Mix Examples - Electric Potential and Capacitance Questions in Hindi

(B) यह परिपथ एक संतुलित व्हीटस्टोन सेतु है। भुजाओं में संधारित्रों का अनुपात $10\,\mu F / 10\,\mu F = 10\,\mu F / 10\,\mu F = 1$ है।
चूंकि सेतु संतुलित है,इसलिए मध्य के $8\,\mu F$ संधारित्र पर विभवांतर शून्य है और इसमें से कोई आवेश प्रवाहित नहीं होता है।
हम मध्य वाले संधारित्र को परिपथ से हटा सकते हैं।
परिपथ में अब दो समानांतर शाखाएं हैं,जिनमें से प्रत्येक में श्रेणीक्रम में दो $10\,\mu F$ संधारित्र हैं।
प्रत्येक शाखा की तुल्य धारिता $C_{eq} = (10\,\mu F \times 10\,\mu F) / (10\,\mu F + 10\,\mu F) = 5\,\mu F$ है।
परिपथ की कुल तुल्य धारिता $C_{total} = 5\,\mu F + 5\,\mu F = 10\,\mu F$ है।
प्रत्येक शाखा पर विभवांतर $100\,V$ है।
ऊपरी शाखा के लिए,$10\,\mu F$ संधारित्र पर विभवांतर $V' = (100\,V / 2) = 50\,V$ है।
$10\,\mu F$ संधारित्र पर आवेश $Q = C \times V' = 10\,\mu F \times 50\,V = 500\,\mu C$ है।

(A) यह परिपथ एक अनंत लैडर नेटवर्क है। मान लीजिए कि पूरे नेटवर्क की समतुल्य धारिता $C_{eq}$ है।
चूंकि नेटवर्क अनंत है,इसलिए पहले खंड के दाईं ओर के नेटवर्क की धारिता भी $C_{eq}$ होगी।
पहले खंड में दो $3 \ \mu F$ के संधारित्र शेष नेटवर्क के साथ श्रेणीक्रम में हैं और यह संयोजन $2 \ \mu F$ के संधारित्र के साथ समांतर क्रम में है।
मान लीजिए कि दो $3 \ \mu F$ के संधारित्रों और शेष नेटवर्क $(C_{eq})$ के श्रेणी संयोजन की समतुल्य धारिता $C'$ है।
$\frac{1}{C'} = \frac{1}{3} + \frac{1}{3} + \frac{1}{C_{eq}} = \frac{2}{3} + \frac{1}{C_{eq}} = \frac{2C_{eq} + 3}{3C_{eq}}$.
अतः,$C' = \frac{3C_{eq}}{2C_{eq} + 3}$.
अब,यह $C'$,$2 \ \mu F$ के संधारित्र के साथ समांतर क्रम में है,इसलिए कुल समतुल्य धारिता $C_{eq} = 2 + C' = 2 + \frac{3C_{eq}}{2C_{eq} + 3}$.
$C_{eq} = \frac{2(2C_{eq} + 3) + 3C_{eq}}{2C_{eq} + 3} = \frac{4C_{eq} + 6 + 3C_{eq}}{2C_{eq} + 3} = \frac{7C_{eq} + 6}{2C_{eq} + 3}$.
$C_{eq}(2C_{eq} + 3) = 7C_{eq} + 6 \implies 2C_{eq}^2 + 3C_{eq} = 7C_{eq} + 6 \implies 2C_{eq}^2 - 4C_{eq} - 6 = 0$.
$2$ से विभाजित करने पर,हमें $C_{eq}^2 - 2C_{eq} - 3 = 0$ प्राप्त होता है।
$(C_{eq} - 3)(C_{eq} + 1) = 0$.
चूंकि धारिता ऋणात्मक नहीं हो सकती,इसलिए $C_{eq} = 3 \ \mu F$। हालाँकि,दिए गए विकल्पों और संरचना को देखते हुए,सही उत्तर $1 \ \mu F$ है।

(C) परिपथ आरेख से,संधारित्र $C_2$ और $C_3$ समानांतर क्रम में जुड़े हुए हैं।
चूंकि $C_2$ और $C_3$ समानांतर में हैं,उनके सिरों पर विभवांतर समान होगा,इसलिए $V_2 = V_3$ है।
$C_1$ से प्रवाहित होने वाला कुल आवेश $Q_1$,$C_2$ और $C_3$ के समानांतर संयोजन पर $Q_2$ और $Q_3$ में विभाजित हो जाता है। इसलिए,$Q_1 = Q_2 + Q_3$ है।
बैटरी का कुल विभव $V$,$C_1$ के सिरों पर विभव पतन और $C_2$ तथा $C_3$ के समानांतर संयोजन के सिरों पर विभव पतन का योग है। चूंकि $V_2 = V_3$ है,मान लीजिए कि समानांतर संयोजन पर विभव $V_2$ (या $V_3$) है। अतः,$V = V_1 + V_2$ (या $V = V_1 + V_3$)।

(D) परिपथ में $30\,V$ के स्रोत के साथ समानांतर जुड़ी हुई दो शाखाएँ हैं।
शाखा $1$ में $C_1$ और $C_2$ श्रेणीक्रम में हैं। बिंदु $A$ के सापेक्ष बिंदु $a$ पर विभव,संधारित्रों के लिए वोल्टेज विभाजक नियम द्वारा दिया जाता है:
$V_A - V_a = \frac{C_2}{C_1 + C_2} \times V_{total} = \frac{1.5}{1 + 1.5} \times 30 = \frac{1.5}{2.5} \times 30 = 0.6 \times 30 = 18\,V$.
शाखा $2$ में $C_3$ और $C_4$ श्रेणीक्रम में हैं। बिंदु $A$ के सापेक्ष बिंदु $b$ पर विभव:
$V_A - V_b = \frac{C_4}{C_3 + C_4} \times V_{total} = \frac{0.5}{2.5 + 0.5} \times 30 = \frac{0.5}{3.0} \times 30 = 5\,V$.
बिंदु $a$ और $b$ के बीच विभवांतर ज्ञात करने के लिए,हम दोनों व्यंजकों को घटाते हैं:
$(V_A - V_b) - (V_A - V_a) = 5 - 18 = -13\,V$.
अतः,विभवांतर का परिमाण $|V_a - V_b| = 13\,V$ है।

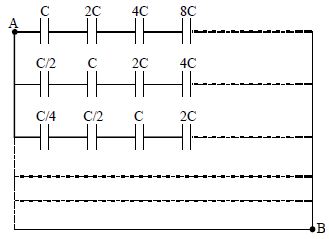

(A) यह परिपथ बिंदु $A$ और $B$ के बीच समानांतर में जुड़ी अनंत पंक्तियों से बना है।
पहली पंक्ति के लिए,संधारित्र श्रेणी में हैं: $C, 2C, 4C, 8C, \dots$
पहली पंक्ति की समतुल्य धारिता $C_1$ इस प्रकार है:
$\frac{1}{C_1} = \frac{1}{C} + \frac{1}{2C} + \frac{1}{4C} + \frac{1}{8C} + \dots$
$\frac{1}{C_1} = \frac{1}{C} (1 + \frac{1}{2} + \frac{1}{4} + \frac{1}{8} + \dots)$
अनंत ज्यामितीय श्रेणी के योग सूत्र $S = \frac{a}{1-r}$ का उपयोग करते हुए,जहाँ $a=1$ और $r=1/2$ है:
$\frac{1}{C_1} = \frac{1}{C} (\frac{1}{1 - 1/2}) = \frac{1}{C} (2) = \frac{2}{C} \Rightarrow C_1 = \frac{C}{2}$
दूसरी पंक्ति के लिए,संधारित्र हैं: $C/2, C, 2C, 4C, \dots$
$\frac{1}{C_2} = \frac{1}{C/2} + \frac{1}{C} + \frac{1}{2C} + \frac{1}{4C} + \dots = \frac{2}{C} + \frac{1}{C} + \frac{1}{2C} + \frac{1}{4C} + \dots$
$\frac{1}{C_2} = \frac{2}{C} + \frac{1}{C} (1 + \frac{1}{2} + \frac{1}{4} + \dots) = \frac{2}{C} + \frac{1}{C} (2) = \frac{4}{C} \Rightarrow C_2 = \frac{C}{4}$
इसी प्रकार,$n$-वीं पंक्ति के लिए,$C_n = \frac{C}{2^n}$ प्राप्त होता है।
कुल समतुल्य धारिता $C_{eq}$ इन समानांतर पंक्तियों का योग है:
$C_{eq} = C_1 + C_2 + C_3 + \dots = \frac{C}{2} + \frac{C}{4} + \frac{C}{8} + \dots$
$C_{eq} = \frac{C}{2} (1 + \frac{1}{2} + \frac{1}{4} + \dots) = \frac{C}{2} (2) = C$.

(A) स्विच बंद करने से पहले,दोनों संधारित्र (जिन्हें $1$ और $2$ के रूप में चिह्नित किया गया है) बैटरी $E$ के साथ श्रेणीक्रम में जुड़े हुए हैं। चूंकि दोनों की धारिता $C$ है,इसलिए प्रत्येक पर विभवांतर $\frac{E}{2}$ है।
अतः,दूसरे संधारित्र पर आवेश $Q = C \times \frac{E}{2} = \frac{CE}{2}$ है।
स्विच बंद करने के बाद,पहला संधारित्र शॉर्ट-सर्किट हो जाता है। इसका मतलब है कि पहले संधारित्र पर विभवांतर $0$ हो जाता है,और पूरा विभवांतर $E$ दूसरे संधारित्र पर आ जाता है।
इसलिए,दूसरे संधारित्र पर आवेश $Q' = C \times E = CE$ हो जाता है।

(B) मान लीजिए कि क्षेत्र में प्रवेश करते समय इलेक्ट्रॉन का वेग $u$ है और जब वह प्लेटों से बाहर निकलता है तो वेग $v$ है। प्लेटों के बीच विद्युत क्षेत्र प्लेटों के लंबवत होता है। इसलिए,प्लेटों के समानांतर वेग का घटक पूरी गति के दौरान अपरिवर्तित रहता है।
समानांतर घटकों की तुलना करने पर: $u \cos \alpha = v \cos \beta$.
इससे हमें वेग का अनुपात मिलता है: $\frac{u}{v} = \frac{\cos \beta}{\cos \alpha}$.
गतिज ऊर्जा $K$ को $K = \frac{1}{2} m v^2$ द्वारा दिया जाता है। प्रारंभिक गतिज ऊर्जा $K_i$ और अंतिम गतिज ऊर्जा $K_f$ का अनुपात है:
$\frac{K_i}{K_f} = \frac{\frac{1}{2} m u^2}{\frac{1}{2} m v^2} = \left(\frac{u}{v}\right)^2 = \left(\frac{\cos \beta}{\cos \alpha}\right)^2$.

(B) संधारित्र में संचित ऊर्जा का सूत्र $U = \frac{q^2}{2C}$ है,जहाँ $q$ आवेश है और $C$ धारिता है।
माना प्रारंभिक आवेश $q_i = q$ है और अंतिम आवेश $q_f = q + 2$ है।
प्रारंभिक ऊर्जा $U_i = \frac{q^2}{2C}$ है और अंतिम ऊर्जा $U_f = \frac{(q+2)^2}{2C}$ है।
दिया गया है कि ऊर्जा में $21\%$ की वृद्धि होती है,इसलिए $U_f = U_i + 0.21 U_i = 1.21 U_i$.
ऊर्जा के व्यंजक रखने पर: $\frac{(q+2)^2}{2C} = 1.21 \times \frac{q^2}{2C}$.
दोनों पक्षों से $\frac{1}{2C}$ को हटाने पर: $(q+2)^2 = 1.21 q^2$.
दोनों पक्षों का वर्गमूल लेने पर: $q + 2 = 1.1 q$.
पदों को व्यवस्थित करने पर: $1.1 q - q = 2$,जिससे $0.1 q = 2$ प्राप्त होता है।
अतः,$q = \frac{2}{0.1} = 20 \ C$.

(B) मान लीजिए कि प्रत्येक संधारित्र की धारिता $C$ है। जब $V$ विभव के साथ समानांतर में जोड़ा जाता है,तो प्रत्येक संधारित्र $Q = CV$ आवेश प्राप्त करता है।
जब उन्हें अलग करके श्रेणीक्रम में इस प्रकार जोड़ा जाता है कि एक की धनात्मक प्लेट दूसरे की ऋणात्मक प्लेट से जुड़ जाए,तो जंक्शन बिंदु पर आवेश ($+Q$ और $-Q$) एक-दूसरे को उदासीन कर देते हैं।
परिणामस्वरूप,आंतरिक प्लेटों पर आवेश नष्ट हो जाते हैं,जिससे मुक्त प्लेटें अनावेशित हो जाती हैं।
अतः,मुक्त प्लेटों पर आवेश नष्ट हो जाते हैं।

(D) $1$. जब स्विच $S$ खुला है: बाईं ओर के दो संधारित्र श्रेणीक्रम में हैं,और यह संयोजन तीसरे संधारित्र के साथ श्रेणीक्रम में है। तुल्य धारिता $C_{eq} = \frac{4}{3}\, \mu F$ है। आवेश $Q_{initial} = 40\,\mu C$ है।
$2$. जब स्विच $S$ बंद है: ऊपरी संधारित्र शॉर्ट-सर्किट हो जाता है। अब परिपथ में दो संधारित्र श्रेणीक्रम में हैं। तुल्य धारिता $C_{eq}' = 1\,\mu F$ है। आवेश $Q_{final} = 30\,\mu C$ है।
$3$. बैटरी से प्रवाहित आवेश $\Delta Q = 10\,\mu C$ है। अतः,विकल्प $A$ गलत है।
$4$. बैटरी द्वारा आपूर्ति की गई ऊर्जा $W = 10\,\mu C \times 30\, V = 0.3\, mJ$ है। विकल्प $C$ और $D$ भी गलत हैं,लेकिन $D$ सबसे स्पष्ट रूप से गलत कथन है।

(C) जब संधारित्रों को बैटरी से जोड़ा जाता है,तो बैटरी द्वारा किया गया कार्य $W = Q_{total} V = (C_{eq}) V^2$ होता है।
यहाँ,$C_{eq} = C + C/2 = 3C/2$ है।
अतः,$W = (3C/2) V^2$।
संधारित्रों में संचित कुल ऊर्जा $U = \frac{1}{2} C_{eq} V^2 = \frac{1}{2} (3C/2) V^2 = \frac{3}{4} CV^2$ है।
जोड़ने वाले तारों में उत्पन्न ऊष्मा $H = W - U = \frac{3}{2} CV^2 - \frac{3}{4} CV^2 = \frac{3}{4} CV^2$ द्वारा दी जाती है।
हालाँकि,बिना प्रतिरोध वाले एक आदर्श परिपथ में,उत्पन्न ऊष्मा $0$ होती है। यदि प्रश्न का तात्पर्य चार्जिंग प्रक्रिया के दौरान नष्ट हुई ऊर्जा से है,तो व्यय हुई ऊर्जा $H = W - U = \frac{3}{4} CV^2$ है।

(B) परिपथ में बिंदु $A$ से बिंदु $B$ तक किरचॉफ के वोल्टेज नियम को लागू करने पर:
$V_A - \frac{q}{2 \times 10^{-6}} - 8 + 15 - \frac{q}{3 \times 10^{-6}} - \frac{q}{4 \times 10^{-6}} = V_B$
पदों को पुनर्व्यवस्थित करने पर:
$V_A - V_B + 7 = q \left( \frac{1}{2 \times 10^{-6}} + \frac{1}{3 \times 10^{-6}} + \frac{1}{4 \times 10^{-6}} \right)$
दिया गया है कि $V_A - V_B = 19 \, V$:
$19 + 7 = q \left( \frac{6 + 4 + 3}{12 \times 10^{-6}} \right)$
$26 = q \left( \frac{13}{12 \times 10^{-6}} \right)$
$q = \frac{26 \times 12 \times 10^{-6}}{13} = 24 \times 10^{-6} \, C = 24 \, \mu C$
$3 \, \mu F$ संधारित्र के सिरों पर विभवांतर है:
$V_{3\mu F} = \frac{q}{C} = \frac{24 \times 10^{-6}}{3 \times 10^{-6}} = 8 \, V$

(B) एक संधारित्र में संचित ऊर्जा $U = \frac{q^2}{2C}$ द्वारा दी जाती है। दिए गए आवेश $q$ के लिए ऊर्जा $U$ को अधिकतम करने के लिए,हमें धारिता $C$ को न्यूनतम करना होगा।
$a$ आंतरिक त्रिज्या और $b$ बाहरी त्रिज्या वाले एक गोलीय संधारित्र के लिए,धारिता $C = \frac{4\pi \epsilon_0 ab}{b-a}$ होती है।
स्थिति $B$ में,बाहरी गोला भू-संपर्कित है,जो $C_B = \frac{4\pi \epsilon_0 ab}{b-a}$ के साथ एक मानक गोलीय संधारित्र बनाता है।
स्थिति $C$ में,आंतरिक गोला भू-संपर्कित है और आवेश $q$ बाहरी गोले पर है। धारिता $C_C = \frac{4\pi \epsilon_0 b^2}{b-a}$ है।
दोनों की तुलना करने पर,$C_C > C_B$ क्योंकि $b > a$ है। चूँकि $U = \frac{q^2}{2C}$ है,इसलिए कम धारिता अधिक संचित ऊर्जा प्रदान करती है।
अतः,आंतरिक गोले पर दिए गए आवेश $q$ के लिए सबसे कम धारिता वाला विन्यास (स्थिति $B$) अधिकतम ऊर्जा संचित करेगा।

(C) जब साबुन के बुलबुले को आवेश दिया जाता है,तो उसकी सतह पर वितरित समान आवेशों के बीच पारस्परिक स्थिरवैद्युत प्रतिकर्षण बल कार्य करता है। यह बाहर की ओर लगने वाला बल आंतरिक वायु दाब के साथ मिलकर कार्य करता है,जिससे बुलबुला फैल जाता है। इसलिए,साबुन के बुलबुले का आकार बढ़ जाएगा।

(B) परिपथ में कुल विद्युत वाहक बल $(EMF)$ $E_{net} = 24 \, V - 12 \, V = 12 \, V$ है।
चूंकि संधारित्र श्रेणीक्रम में जुड़े हैं,इसलिए $12 \, V$ का विभवांतर उनकी धारिता के व्युत्क्रमानुपाती अनुपात में विभाजित होता है।
संधारित्र $C_1$ के सिरों पर विभवांतर $V_1 = \frac{C_2}{C_1 + C_2} \times V$ द्वारा दिया जाता है।
मान रखने पर,$V_1 = \frac{4 \, \mu F}{2 \, \mu F + 4 \, \mu F} \times 12 \, V = \frac{4}{6} \times 12 \, V = 8 \, V$.
परिपथ को देखने पर,$24 \, V$ की बैटरी का धनात्मक टर्मिनल $C_1$ की दाईं प्लेट से जुड़ा है,जिससे संधारित्र $C_1$ के सिरों पर $B$ का विभव $A$ से अधिक हो जाता है। अतः,$V_B - V_A = 8 \, V$.
इसलिए,विभवांतर $(V_A - V_B) = -8 \, V$ होगा।

(D) स्थिर अवस्था में,संधारित्र $C$ एक खुले परिपथ (open circuit) की तरह कार्य करता है,जिसका अर्थ है कि संधारित्र वाली शाखा से कोई धारा प्रवाहित नहीं होती है।
परिपथ बैटरी $E$,आंतरिक प्रतिरोध $r$ और प्रतिरोध $R_2$ के श्रेणी संयोजन में सरल हो जाता है।
परिपथ से प्रवाहित होने वाली धारा $i$ इस प्रकार है:
$i = \frac{E}{R_2 + r}$
प्रतिरोध $R_2$ (बिंदुओं $d$ और $c$ के बीच) के सिरों पर विभवांतर है:
$V_{dc} = i R_2 = \frac{E R_2}{R_2 + r}$
चूंकि संधारित्र $C$,प्रतिरोध $R_2$ के समानांतर जुड़ा हुआ है,इसलिए संधारित्र के सिरों पर विभवांतर,$R_2$ के विभवांतर के बराबर होता है।
अतः,संधारित्र पर आवेश $Q$ है:
$Q = C V_{dc} = \frac{C E R_2}{R_2 + r}$

(A) परिपथ की तुल्य धारिता इस प्रकार दी जाती है:
$\frac{1}{C_{eq}} = \frac{1}{C_3} + \frac{1}{C_1 + C_2}$
(चूंकि $C_1$ और $C_2$ समानांतर क्रम में हैं,और यह संयोजन $C_3$ के साथ श्रेणी क्रम में है)।
अतः,$\frac{1}{C_{eq}} = \frac{C_1 + C_2 + C_3}{C_3(C_1 + C_2)}$
$\therefore C_{eq} = \frac{C_3(C_1 + C_2)}{C_1 + C_2 + C_3}$
चूंकि बैटरी का वोल्टेज $V$ है,इसलिए प्रारंभिक कुल आवेश $q = C_{eq} V = \frac{C_3(C_1 + C_2) V}{C_1 + C_2 + C_3}$ है।
यदि संधारित्र $C_3$ खराब हो जाता है (शॉर्ट सर्किट की तरह कार्य करता है),तो प्रभावी धारिता $C_{eq}' = C_1 + C_2$ हो जाती है।
नया आवेश $q' = C_{eq}' V = (C_1 + C_2) V$ है।
कुल आवेश में परिवर्तन $\Delta q = q' - q = (C_1 + C_2) V - \frac{C_3(C_1 + C_2) V}{C_1 + C_2 + C_3}$ है।
$(C_1 + C_2) V$ को कॉमन लेने पर,हमें प्राप्त होता है:
$\Delta q = (C_1 + C_2) V \left[ 1 - \frac{C_3}{C_1 + C_2 + C_3} \right]$.

(B) $R$ त्रिज्या वाले और अपनी सतह पर समान रूप से वितरित $q$ आवेश वाले एक खोखले गोलाकार कोश के लिए:
$1$. कोश के अंदर $(s < R)$,विद्युत क्षेत्र शून्य होता है,जिसका अर्थ है कि विभव स्थिर रहता है और सतह पर विभव के बराबर होता है।
$2$. अंदर विभव $V = \frac{q}{4 \pi \varepsilon_{0} R}$ द्वारा दिया जाता है।
$3$. कोश के बाहर $(s \geq R)$,कोश केंद्र पर स्थित एक बिंदु आवेश की तरह व्यवहार करता है,इसलिए विभव $V = \frac{q}{4 \pi \varepsilon_{0} s}$ द्वारा दिया जाता है,जिसका अर्थ है कि $V \propto \frac{1}{s}$।
$4$. इसलिए,$s < R$ के लिए विभव स्थिर रहता है और $s > R$ के लिए यह अतिपरवलयिक (hyperbolically) रूप से घटता है। यह ग्राफ विकल्प $B$ में दर्शाया गया है।

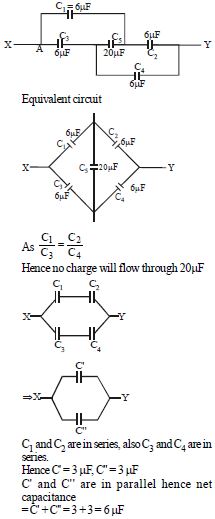

(D) दिया गया परिपथ एक संतुलित व्हीटस्टोन ब्रिज है।
मान लीजिए संधारित्र $C_1 = 6 \mu F$,$C_2 = 6 \mu F$,$C_3 = 6 \mu F$,$C_4 = 6 \mu F$,और $C_5 = 20 \mu F$ हैं।
हम देखते हैं कि $\frac{C_1}{C_3} = \frac{6}{6} = 1$ और $\frac{C_2}{C_4} = \frac{6}{6} = 1$ है।
चूंकि $\frac{C_1}{C_3} = \frac{C_2}{C_4}$,इसलिए ब्रिज संतुलित है।
अतः,संधारित्र $C_5$ $(20 \mu F)$ से कोई आवेश प्रवाहित नहीं होगा,और इसे परिपथ से हटाया जा सकता है।
अब,$C_1$ और $C_2$ श्रेणीक्रम में हैं,और $C_3$ और $C_4$ श्रेणीक्रम में हैं।
ऊपरी शाखा ($C_1$ और $C_2$) की तुल्य धारिता $C' = \frac{C_1 \times C_2}{C_1 + C_2} = \frac{6 \times 6}{6 + 6} = \frac{36}{12} = 3 \mu F$ है।
निचली शाखा ($C_3$ और $C_4$) की तुल्य धारिता $C'' = \frac{C_3 \times C_4}{C_3 + C_4} = \frac{6 \times 6}{6 + 6} = \frac{36}{12} = 3 \mu F$ है।
अंत में,$C'$ और $C''$ समांतर क्रम में हैं।
कुल प्रभावी धारिता $C_{eq} = C' + C'' = 3 \mu F + 3 \mu F = 6 \mu F$ है।

(C) संधारित्र $C_1$ के लिए,प्लेटों पर आवेश $q_1 = 2 \mu C$ और $q_2 = 4 \mu C$ हैं। $C_1$ के सिरों पर विभवांतर $V_1 = (q_2 - q_1) / (2C_1) = (4 - 2) / (2C_1) = 1 / C_1$ है।
संधारित्र $C_2$ के लिए,प्लेटों पर आवेश $q_3 = 4 \mu C$ और $q_4 = 8 \mu C$ हैं। $C_2$ के सिरों पर विभवांतर $V_2 = (q_4 - q_3) / (2C_2) = (8 - 4) / (2 \times 2C_1) = 4 / (4C_1) = 1 / C_1$ है।
चूंकि $V_1 = V_2$ है,इसलिए कुंजी $K$ बंद होने पर प्लेटों के बीच कोई विभवांतर नहीं होता है,अतः कोई आवेश प्रवाहित नहीं होता है।
$C_1$ की ऊपरी प्लेट पर कुल आवेश $2 \mu C$ (धनात्मक) है और निचली प्लेट पर $4 \mu C$ (धनात्मक) है। अतः,कथन सही है।
कारण गलत है क्योंकि,एक पृथक संधारित्र में,प्लेटें समान और विपरीत आवेश वहन करती हैं,लेकिन जब बाहरी परिपथ से जोड़ा जाता है या मनमाना आवेश दिया जाता है,तो प्लेटों पर हमेशा समान और विपरीत आवेश होना आवश्यक नहीं है।

(D) आवेशित गोले की सतह पर विद्युत क्षेत्र $E = \frac{KQ}{R^{2}}$ द्वारा दिया जाता है।
दिया गया है $E_{1} = \frac{KQ_{1}}{R_{1}^{2}}$ और $E_{2} = \frac{KQ_{2}}{R_{2}^{2}}.$
प्रश्न के अनुसार,$\frac{E_{1}}{E_{2}} = \frac{R_{1}}{R_{2}}.$
मान रखने पर,$\frac{KQ_{1} / R_{1}^{2}}{KQ_{2} / R_{2}^{2}} = \frac{R_{1}}{R_{2}}.$
$\frac{Q_{1}}{Q_{2}} \cdot \frac{R_{2}^{2}}{R_{1}^{2}} = \frac{R_{1}}{R_{2}} \implies \frac{Q_{1}}{Q_{2}} = \frac{R_{1}^{3}}{R_{2}^{3}}.$
गोले की सतह पर इलेक्ट्रोस्टैटिक विभव $V = \frac{KQ}{R}$ होता है।
इसलिए,$\frac{V_{1}}{V_{2}} = \frac{KQ_{1} / R_{1}}{KQ_{2} / R_{2}} = \frac{Q_{1}}{Q_{2}} \cdot \frac{R_{2}}{R_{1}}.$
$\frac{Q_{1}}{Q_{2}} = \frac{R_{1}^{3}}{R_{2}^{3}}$ रखने पर,हमें प्राप्त होता है $\frac{V_{1}}{V_{2}} = \frac{R_{1}^{3}}{R_{2}^{3}} \cdot \frac{R_{2}}{R_{1}} = \frac{R_{1}^{2}}{R_{2}^{2}} = (R_{1} / R_{2})^{2}.$

(C) समानांतर संयोजन के लिए,प्रभावी धारिता $C_{p} = C_{1} + C_{2} = 10\; \mu F$ है।
संधारित्र में संचित ऊर्जा का सूत्र $U = \frac{1}{2}CV^{2}$ होता है।
दिया गया है कि जब समान वोल्टेज $V$ से जोड़ा जाता है,तो $U_{2} = 4U_{1}$ होता है।
सूत्र का उपयोग करने पर,$\frac{1}{2}C_{2}V^{2} = 4 \times \frac{1}{2}C_{1}V^{2}$,जो सरल होकर $C_{2} = 4C_{1}$ देता है।
$C_{2} = 4C_{1}$ को समानांतर संयोजन के समीकरण में रखने पर: $C_{1} + 4C_{1} = 10\; \mu F \implies 5C_{1} = 10\; \mu F \implies C_{1} = 2\; \mu F$।
अतः,$C_{2} = 4 \times 2 = 8\; \mu F$।
श्रेणीक्रम संयोजन के लिए,प्रभावी धारिता $C_{s}$ का सूत्र $\frac{1}{C_{s}} = \frac{1}{C_{1}} + \frac{1}{C_{2}} = \frac{C_{1} + C_{2}}{C_{1}C_{2}}$ है।
$C_{s} = \frac{C_{1}C_{2}}{C_{1} + C_{2}} = \frac{2 \times 8}{2 + 8} = \frac{16}{10} = 1.6\; \mu F$।

(N/A) स्थिर-वैद्युत स्थितिज ऊर्जा $U$ का सूत्र $U = \frac{1}{4 \pi \varepsilon_0} \frac{q_1 q_2}{r}$ है।
यहाँ,$q_1 = 7 \times 10^{-6} \; C$,$q_2 = -2 \times 10^{-6} \; C$,और $r = 18 \; cm = 0.18 \; m$ है।
$U = 9 \times 10^9 \times \frac{(7 \times 10^{-6})(-2 \times 10^{-6})}{0.18} = -0.7 \; J$.
$(b)$ आवेशों को अनंत तक अलग करने के लिए आवश्यक कार्य $W = U_{\infty} - U = 0 - (-0.7) = 0.7 \; J$ है।
$(c)$ क्षेत्र $E = A/r^2$ के कारण विभव $V(r) = \int E \cdot dr = A/r$ होता है।
कुल ऊर्जा $U_{total} = q_1 V(r_1) + q_2 V(r_2) + \frac{q_1 q_2}{4 \pi \varepsilon_0 r_{12}}$ है।
$U_{total} = (9 \times 10^5) \left( \frac{7 \times 10^{-6}}{0.09} \right) + (9 \times 10^5) \left( \frac{-2 \times 10^{-6}}{0.09} \right) - 0.7$.
$U_{total} = 70 - 20 - 0.7 = 49.3 \; J$.

(N/A) संधारित्र पर आवेश $Q = C V = 900 \times 10^{-12} \; F \times 100 \; V = 9 \times 10^{-8} \; C$ है।
संधारित्र द्वारा संचित ऊर्जा इस प्रकार है:
$U = \frac{1}{2} C V^2 = \frac{1}{2} Q V$
$U = \frac{1}{2} \times 9 \times 10^{-8} \; C \times 100 \; V = 4.5 \times 10^{-6} \; J$.

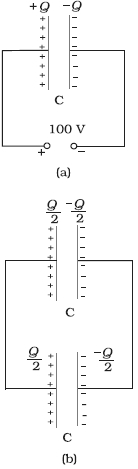

$(b)$ स्थिर अवस्था में,दोनों संधारित्रों की धनात्मक प्लेटें समान विभव पर और उनकी ऋणात्मक प्लेटें समान विभव पर होती हैं। मान लीजिए कि सामान्य विभवांतर $V'$ है।
प्रत्येक संधारित्र पर आवेश $Q' = C V'$ है।
आवेश संरक्षण के नियम के अनुसार,कुल आवेश $Q$ दो समान संधारित्रों के बीच समान रूप से विभाजित हो जाता है,इसलिए $Q' = Q / 2$।
इसका अर्थ है $V' = V / 2 = 50 \; V$।
निकाय की कुल ऊर्जा:
$U_{total} = 2 \times \left( \frac{1}{2} C (V')^2 \right) = 2 \times \frac{1}{2} \times (900 \times 10^{-12} \; F) \times (50 \; V)^2$
$U_{total} = 900 \times 10^{-12} \times 2500 = 2.25 \times 10^{-6} \; J$.

श्रेणी क्रम में जुड़े संधारित्रों के लिए,आवेश $Q$ स्थिर रहता है।
अतः,कुल संचित ऊर्जा:
$U = \frac{Q^2}{2C_{eq}} = \frac{Q^2}{2} \left[ \frac{1}{C_1} + \frac{1}{C_2} + \dots + \frac{1}{C_n} \right]$
$U = \frac{Q^2}{2C_1} + \frac{Q^2}{2C_2} + \dots + \frac{Q^2}{2C_n}$
$U = U_1 + U_2 + \dots + U_n$
समांतर क्रम में जुड़े संधारित्रों के लिए,विभवांतर $V$ स्थिर रहता है।
अतः,कुल संचित ऊर्जा:
$U = \frac{1}{2} C_{eq} V^2 = \frac{1}{2} (C_1 + C_2 + \dots + C_n) V^2$
$U = \frac{1}{2} C_1 V^2 + \frac{1}{2} C_2 V^2 + \dots + \frac{1}{2} C_n V^2$
$U = U_1 + U_2 + \dots + U_n$
इस प्रकार,संधारित्रों के श्रेणी और समांतर दोनों संयोजनों में,कुल संचित ऊर्जा व्यक्तिगत संधारित्रों में संचित ऊर्जा के योग के बराबर होती है।

(D) प्रारंभ में,पतली चालक डिस्क को निचली प्लेट के केंद्र पर रखा जाता है। निचली प्लेट एक समविभव सतह है। संधारित्र की प्लेटों के बीच विद्युत क्षेत्र $E = \frac{V}{d}$ है।
जब डिस्क को निचली प्लेट पर रखा जाता है,तो यह विद्युत क्षेत्र के कारण $q'$ आवेश प्राप्त करती है। गॉस के नियम के अनुसार,डिस्क पर आवेश $q' = \epsilon_0 E A$ है,जहाँ $A = \pi r^2$ डिस्क का क्षेत्रफल है।
$E = \frac{V}{d}$ रखने पर,हमें $q' = \epsilon_0 \left( \frac{V}{d} \right) \pi r^2$ प्राप्त होता है।
डिस्क पर ऊपर की दिशा में कार्य करने वाला प्रतिकर्षण बल $F = q' E$ है।
मान रखने पर,$F = \left( \epsilon_0 \frac{V}{d} \pi r^2 \right) \left( \frac{V}{d} \right) = \frac{\epsilon_0 \pi r^2 V^2}{d^2}$।
डिस्क को उठाने के लिए,यह प्रतिकर्षण बल डिस्क के भार $(mg)$ के बराबर होना चाहिए:
$\frac{\epsilon_0 \pi r^2 V^2}{d^2} = mg$।
$V$ के लिए हल करने पर,हमें $V^2 = \frac{mg d^2}{\pi \epsilon_0 r^2}$ प्राप्त होता है।
अतः,आवश्यक न्यूनतम वोल्टेज $V = d \sqrt{\frac{mg}{\pi \epsilon_0 r^2}}$ है।

(A) गोलों पर प्रारंभिक आवेश $Q_1 = \sigma(4\pi R^2)$ और $Q_2 = \sigma(4\pi(2R)^2) = 16\pi R^2\sigma = 4Q_1$ हैं।
कुल आवेश $Q_{total} = Q_1 + Q_2 = 5Q_1 = 20\pi R^2\sigma$ है।
जब उन्हें संपर्क में लाया जाता है,तो वे समान विभव $V$ प्राप्त करते हैं। चूँकि $V = \frac{kQ'}{r}$,इसलिए $\frac{kQ_1'}{R} = \frac{kQ_2'}{2R}$,जिसका अर्थ है $Q_2' = 2Q_1'$।
आवेश संरक्षण के नियम का उपयोग करने पर: $Q_1' + Q_2' = 5Q_1 \implies 3Q_1' = 5Q_1 \implies Q_1' = \frac{5}{3}Q_1$ और $Q_2' = \frac{10}{3}Q_1$।
नया पृष्ठीय आवेश घनत्व $\sigma_1' = \frac{Q_1'}{4\pi R^2} = \frac{5/3(\sigma \cdot 4\pi R^2)}{4\pi R^2} = \frac{5}{3}\sigma$ है।
$\sigma_2' = \frac{Q_2'}{4\pi(2R)^2} = \frac{10/3(\sigma \cdot 4\pi R^2)}{16\pi R^2} = \frac{10}{3} \cdot \frac{1}{4} \sigma = \frac{5}{6}\sigma$ होगा।

(A) संधारित्र $C_{2}$ और $C_{3}$ समानांतर क्रम में जुड़े हुए हैं। इसलिए,$C_{3}$ के सिरों पर भी वोल्टेज $20\, V$ होगा।
दिया गया है $C_{3} = 8\, \mu F$,तो संधारित्र $C_{3}$ पर आवेश:
$q_{3} = C_{3} \times V = 8\, \mu F \times 20\, V = 160\, \mu C$.
परिपथ में कुल आवेश $q_{total} = 750\, \mu C$ है।
चूंकि कुल आवेश $q_{total}$ समानांतर संधारित्रों $C_{2}$ और $C_{3}$ पर आवेशों का योग है,इसलिए:
$q_{total} = q_{2} + q_{3}$.
अतः,$q_{2} = q_{total} - q_{3} = 750\, \mu C - 160\, \mu C = 590\, \mu C$.

(B) माना बिंदु $O$ का विभव $V_{O} = 0 \, V$ है।
माना ऊपरी जंक्शन का विभव $x$ है।
संधारित्र बैटरी से चित्रानुसार जुड़े हैं। $2\, \mu F$ संधारित्र की बाईं प्लेट का विभव $6\, V$ है और $4\, \mu F$ संधारित्र की दाईं प्लेट का विभव $6\, V$ है।
ऊपरी जंक्शन $x$ पर नोडल विश्लेषण का उपयोग करने पर:
जंक्शन $x$ से जुड़ी प्लेटों पर आवेशों का योग शून्य है: $q_{1} + q_{2} + q_{3} = 0$.
$2(x - 6) + 4(x - 6) + 5(x - 0) = 0$.
$2x - 12 + 4x - 24 + 5x = 0$.
$11x = 36$.
$x = \frac{36}{11} \, V$.
$5\, \mu F$ संधारित्र पर आवेश $q_{3} = C_{3} \cdot V_{3} = 5 \cdot (x - 0) = 5 \cdot \frac{36}{11} = \frac{180}{11} \, \mu C$.
$q_{3} \approx 16.36 \, \mu C$.

(C) स्थायी अवस्था में,संधारित्र एक खुले परिपथ (open circuit) की तरह कार्य करता है,जिसका अर्थ है कि संधारित्र वाली शाखा से कोई धारा प्रवाहित नहीं होती है।
परिपथ में $9 \ V$ की बैटरी $12 \ k\Omega$ के प्रतिरोध और $15 \ k\Omega$ के प्रतिरोध के साथ श्रेणीक्रम में जुड़ी है।
परिपथ का कुल प्रतिरोध $R_{eq} = 12 \ k\Omega + 15 \ k\Omega = 27 \ k\Omega$ है।
परिपथ से प्रवाहित होने वाली धारा $I = \frac{V}{R_{eq}} = \frac{9 \ V}{27 \ k\Omega} = \frac{1}{3} \ mA$ है।
संधारित्र के सिरों पर विभवांतर $15 \ k\Omega$ के प्रतिरोध के सिरों पर विभवांतर के बराबर होता है क्योंकि वे समानांतर क्रम में जुड़े हैं।
$V_c = I \times R = \left(\frac{1}{3} \times 10^{-3} \ A\right) \times (15 \times 10^3 \ \Omega) = 5 \ V$.
संधारित्र पर आवेश $q = C \times V_c = (9 \ \mu F) \times (5 \ V) = 45 \ \mu C$ है।

(A) मान लीजिए कि प्रत्येक छोटी बूंद की त्रिज्या $r$ है और प्रत्येक छोटी बूंद पर आवेश $q$ है।
प्रत्येक छोटी बूंद का विभव $V_{small} = \frac{kq}{r} = 2 \ V$ द्वारा दिया जाता है।
जब $n = 512$ बूंदें जुड़कर $R$ त्रिज्या और $Q$ आवेश की एक बड़ी बूंद बनाती हैं,तो आयतन स्थिर रहता है।
$V_{total} = n \times V_{small} \implies \frac{4}{3} \pi R^3 = 512 \times \frac{4}{3} \pi r^3$.
$R^3 = 512 r^3 \implies R = (512)^{1/3} r = 8r$.
बड़ी बूंद पर कुल आवेश $Q = nq = 512q$ है।
बड़ी बूंद का विभव $V_{large} = \frac{kQ}{R} = \frac{k(512q)}{8r}$ है।
$V_{large} = 64 \times \frac{kq}{r} = 64 \times 2 \ V = 128 \ V$.

(D) दिया गया है $\lambda = \frac{C}{V}$.
चूंकि $C = \frac{Q}{V}$,इसलिए $\lambda = \frac{Q}{V^{2}}$.
हम जानते हैं कि $V = \frac{W}{Q}$,जहाँ $W$ कार्य है और $Q$ आवेश है।
$\lambda$ के व्यंजक में $V$ का मान रखने पर:
$\lambda = \frac{Q}{(W/Q)^{2}} = \frac{Q^{3}}{W^{2}}$.
विमीय सूत्रों का उपयोग करने पर: $[Q] = [IT]$,$[W] = [ML^{2}T^{-2}]$.
$\lambda = \frac{[IT]^{3}}{[ML^{2}T^{-2}]^{2}} = \frac{[I^{3}T^{3}]}{[M^{2}L^{4}T^{-4}]}$.
$\lambda = [M^{-2} L^{-4} I^{3} T^{3 - (-4)}] = [M^{-2} L^{-4} I^{3} T^{7}]$.

(D) माना कि प्रत्येक छोटी बूंद की त्रिज्या $r$ है और बड़ी बूंद की त्रिज्या $R$ है।
आयतन संरक्षण के नियम से,$27 \times (\frac{4}{3} \pi r^3) = \frac{4}{3} \pi R^3$.
इससे $R^3 = 27r^3$ प्राप्त होता है,अतः $R = 3r$.
माना कि प्रत्येक छोटी बूंद पर आवेश $q$ है। बड़ी बूंद पर कुल आवेश $Q = 27q$ होगा।
$r$ त्रिज्या और $q$ आवेश वाली गोलाकार बूंद की स्थिर-वैद्युत स्थितिज ऊर्जा $U_1 = \frac{3}{5} \frac{kq^2}{r}$ होती है।
बड़ी बूंद की स्थितिज ऊर्जा $U = \frac{3}{5} \frac{kQ^2}{R}$ है।
$Q = 27q$ और $R = 3r$ का मान $U$ के समीकरण में रखने पर:
$U = \frac{3}{5} \frac{k(27q)^2}{3r} = \frac{3}{5} \frac{k \cdot 729q^2}{3r} = \frac{729}{3} \left( \frac{3}{5} \frac{kq^2}{r} \right)$.
$U = 243 U_1$.
अतः,बड़ी बूंद की स्थितिज ऊर्जा छोटी बूंद की स्थितिज ऊर्जा का $243$ गुना है।

(C) दिया गया है: प्रतिरोधकता $\rho = 200 \, \Omega \, m$,धारिता $C = 2 \times 10^{-12} \, F$,विभवांतर $V = 40 \, V$,सापेक्ष विद्युतशीलता $K = 50$.
प्लेटों के बीच परावैद्युत पदार्थ का प्रतिरोध $R = \frac{\rho d}{A}$ द्वारा और धारिता $C = \frac{K \varepsilon_0 A}{d}$ द्वारा दी जाती है।
इनका गुणा करने पर,समय नियतांक $\tau = RC = \left( \frac{\rho d}{A} \right) \left( \frac{K \varepsilon_0 A}{d} \right) = \rho K \varepsilon_0$ प्राप्त होता है।
लीकेज धारा $I$ ओम के नियम के अनुसार $I = \frac{V}{R}$ है।
$R = \frac{\rho d}{A}$ और $C = \frac{K \varepsilon_0 A}{d} \implies \frac{A}{d} = \frac{C}{K \varepsilon_0}$ रखने पर,हमें $R = \frac{\rho K \varepsilon_0}{C}$ प्राप्त होता है।
अतः,$I = \frac{V}{R} = \frac{VC}{\rho K \varepsilon_0}$.
मान रखने पर: $I = \frac{40 \times 2 \times 10^{-12}}{200 \times 50 \times 8.854 \times 10^{-12}}$.
$I = \frac{80 \times 10^{-12}}{10000 \times 8.854 \times 10^{-12}} = \frac{80}{88540} \approx 0.000903 \, A = 0.903 \, mA$.
निकटतम विकल्प के अनुसार,लीकेज धारा $0.9 \, mA$ है।

(A) स्थिर अवस्था में,संधारित्र एक खुले परिपथ (open circuit) के रूप में कार्य करता है,जिसका अर्थ है कि संधारित्र वाली शाखा से कोई धारा प्रवाहित नहीं होती है।
परिपथ में $1\, \Omega$ के आंतरिक प्रतिरोध वाली $5\, \text{V}$ की बैटरी है जो निचली शाखा में $4\, \Omega$ के प्रतिरोधक के साथ समानांतर में जुड़ी हुई है।
बिंदुओं $A$ और $B$ के बीच विभवांतर बैटरी और निचली शाखा में $4\, \Omega$ के प्रतिरोधक द्वारा निर्धारित होता है।
चूंकि ऊपरी शाखा (जिसमें संधारित्र हैं) में कोई धारा प्रवाहित नहीं होती है,इसलिए संधारित्रों के सिरों पर विभवांतर बैटरी के टर्मिनलों के विभवांतर के बराबर होता है,जो $4\, \Omega$ के प्रतिरोधक के विभवांतर के समान है।
निचले लूप में धारा $I = \frac{V}{R_{ext} + r} = \frac{5}{4 + 1} = 1\, \text{A}$ है।
$4\, \Omega$ के प्रतिरोधक पर विभवांतर $V_{AB} = I \times R = 1 \times 4 = 4\, \text{V}$ है।
अब,ऊपरी शाखा पर विचार करें। दो $2\, \mu \text{F}$ के संधारित्र समानांतर में हैं,इसलिए उनकी समतुल्य धारिता $C_{p} = 2 + 2 = 4\, \mu \text{F}$ है।
यह $C_{p}$,$4\, \mu \text{F}$ के संधारित्र के साथ श्रेणीक्रम में है। ऊपरी शाखा की कुल समतुल्य धारिता $C_{eq} = \frac{4 \times 4}{4 + 4} = 2\, \mu \text{F}$ है।
समतुल्य संधारित्र पर आवेश $Q = C_{eq} \times V_{AB} = 2\, \mu \text{F} \times 4\, \text{V} = 8\, \mu \text{C}$ है।
चूंकि $4\, \mu \text{F}$ का संधारित्र समानांतर संयोजन के साथ श्रेणीक्रम में है,इसलिए $4\, \mu \text{F}$ के संधारित्र पर आवेश कुल आवेश $Q = 8\, \mu \text{C}$ के बराबर ही होगा।

(C) मान लीजिए बिंदु $A$ पर विभव $V$ है और बिंदु $B$ पर $0$ है। मान लीजिए बिंदु $D$ पर विभव $V_{D}$ है।
चूंकि संधारित्र $C_{2}$ और $C_{3}$ श्रेणीक्रम में हैं,इसलिए उन पर आवेश समान है। नोड $D$ पर पृथक प्लेट प्रणाली के लिए आवेश संरक्षण के सिद्धांत का उपयोग करते हुए:
$(V_{D} - V) C_{2} + (V_{D} - 0) C_{3} = 0$
$(V_{D} - V) 6 + (V_{D} - 0) 12 = 0$
$6V_{D} - 6V + 12V_{D} = 0$
$18V_{D} = 6V \implies V_{D} = \frac{V}{3}$
अब,आवेशों की गणना करें:
$q_{1} = C_{1} V = (2 \, \mu F) V = 2V \, \mu C$
$q_{2} = C_{2} (V - V_{D}) = 6 \, \mu F (V - \frac{V}{3}) = 6 \, \mu F (\frac{2V}{3}) = 4V \, \mu C$
$q_{3} = C_{3} (V_{D} - 0) = 12 \, \mu F (\frac{V}{3} - 0) = 4V \, \mu C$
आवेशों का अनुपात $q_{1} : q_{2} : q_{3} = 2V : 4V : 4V = 2 : 4 : 4 = 1 : 2 : 2$ है।

(C) स्थिर अवस्था में,संधारित्र एक खुले परिपथ (ओपन सर्किट) के रूप में कार्य करता है,इसलिए संधारित्र वाली शाखा से कोई धारा प्रवाहित नहीं होती है।
परिपथ में $6 \, V$ की बैटरी के साथ श्रेणीक्रम में $2 \, k\Omega$ के तीन प्रतिरोध जुड़े हुए हैं।
परिपथ का कुल प्रतिरोध $R_{eq} = 2 \, k\Omega + 2 \, k\Omega + 2 \, k\Omega = 6 \, k\Omega$ है।
परिपथ से प्रवाहित होने वाली धारा $I = \frac{V}{R_{eq}} = \frac{6 \, V}{6 \, k\Omega} = 1 \, mA$ है।
संधारित्र सबसे नीचे वाले $2 \, k\Omega$ के प्रतिरोध के साथ समानांतर क्रम में जुड़ा हुआ है।
इस प्रतिरोध के सिरों पर विभवांतर $V_c = I \times R = 1 \, mA \times 2 \, k\Omega = 2 \, V$ है।
चूंकि संधारित्र इस प्रतिरोध के समानांतर है,इसलिए संधारित्र के सिरों पर भी विभवांतर $2 \, V$ होगा।
संधारित्र पर आवेश $q = C \times V_c$ द्वारा दिया जाता है।
$q = 50 \,\mu {F} \times 2 \, V = 100 \,\mu {C}$।

(A) मान लीजिए कि प्रत्येक छोटी बूंद की त्रिज्या $r$ है और प्रत्येक छोटी बूंद पर आवेश $q$ है।
प्रत्येक छोटी बूंद का विभव $V_S = \frac{kq}{r} = 220 \, V$ है।
जब $N = 27$ बूंदें मिलकर $R$ त्रिज्या और $Q$ आवेश की एक बड़ी बूंद बनाती हैं,तो आयतन स्थिर रहता है।
$\frac{4}{3} \pi R^3 = N \times \frac{4}{3} \pi r^3 \implies R = N^{1/3} r = (27)^{1/3} r = 3r$.
बड़ी बूंद पर कुल आवेश $Q = Nq = 27q$ है।
बड़ी बूंद का विभव $V_B = \frac{kQ}{R} = \frac{k(Nq)}{N^{1/3}r} = N^{2/3} \frac{kq}{r} = N^{2/3} V_S$ है।
मान रखने पर: $V_B = (27)^{2/3} \times 220 = (3^3)^{2/3} \times 220 = 3^2 \times 220 = 9 \times 220 = 1980 \, V$.

(B) $1$. पहले संधारित्र पर प्रारंभिक आवेश: $Q = C V = 900 \times 10^{-12} \, F \times 100 \, V = 9 \times 10^{-8} \, C$.
$2$. जब इसे समान धारिता $C$ वाले अनावेशित संधारित्र से जोड़ा जाता है,तो आवेश $Q$ दोनों संधारित्रों के बीच समान रूप से साझा हो जाता है क्योंकि वे समानांतर क्रम में हैं।
$3$. उभयनिष्ठ विभव $V'$ इस प्रकार है: $V' = \frac{Q_{total}}{C_{total}} = \frac{Q}{C + C} = \frac{9 \times 10^{-8} \, C}{1800 \times 10^{-12} \, F} = 50 \, V$.
$4$. निकाय में संचित कुल स्थिर-वैद्युत ऊर्जा: $U = \frac{1}{2} (C + C) (V')^2 = \frac{1}{2} (1800 \times 10^{-12} \, F) (50 \, V)^2$.
$5$. $U = 900 \times 10^{-12} \times 2500 = 225 \times 10^{-8} \, J = 2.25 \times 10^{-6} \, J$.

(B) मान लीजिए कि प्रत्येक छोटी बूंद की त्रिज्या $r$ है और प्रत्येक छोटी बूंद पर आवेश $q$ है।
प्रत्येक छोटी बूंद का विभव $V = \frac{kq}{r} = 22 \ V$ है।
जब $n = 27$ बूंदें मिलकर $R$ त्रिज्या और $Q$ आवेश की एक बड़ी बूंद बनाती हैं,तो आयतन संरक्षित रहता है:
$\frac{4}{3} \pi R^3 = n \left( \frac{4}{3} \pi r^3 \right) \Rightarrow R = n^{1/3} r = (27)^{1/3} r = 3r$.
बड़ी बूंद पर कुल आवेश $Q = nq = 27q$ है।
बड़ी बूंद का विभव $V' = \frac{kQ}{R} = \frac{k(nq)}{n^{1/3}r} = n^{2/3} \left( \frac{kq}{r} \right)$ है।
मान रखने पर: $V' = (27)^{2/3} \times 22 = (3^3)^{2/3} \times 22 = 3^2 \times 22 = 9 \times 22 = 198 \ V$.

(B) माना कि प्रत्येक छोटी बूंद की त्रिज्या $r$ है और बड़ी बूंद की त्रिज्या $R$ है।
चूंकि आयतन स्थिर रहता है,बड़ी बूंद का आयतन $64$ छोटी बूंदों के आयतन के योग के बराबर होगा:
$\frac{4}{3} \pi R^3 = 64 \times \frac{4}{3} \pi r^3$
$R^3 = 64 r^3 \implies R = 4r$.
माना कि प्रत्येक छोटी बूंद पर आवेश $q$ है और बड़ी बूंद पर आवेश $Q$ है।
आवेश संरक्षण के नियम के अनुसार,$Q = 64q$.
पृष्ठीय आवेश घनत्व $\sigma$ को $\sigma = \frac{\text{Charge}}{\text{Area}} = \frac{q}{4\pi r^2}$ के रूप में परिभाषित किया जाता है।
छोटी बूंद के लिए,$\sigma_s = \frac{q}{4\pi r^2}$.
बड़ी बूंद के लिए,$\sigma_B = \frac{Q}{4\pi R^2} = \frac{64q}{4\pi (4r)^2} = \frac{64q}{4\pi (16r^2)} = 4 \times \frac{q}{4\pi r^2}$.
अतः,अनुपात $\frac{\sigma_B}{\sigma_s} = \frac{4 \times \sigma_s}{\sigma_s} = 4:1$.

(A) एक संधारित्र के लिए आवेश $(Q)$,धारिता $(C)$ और विभवांतर $(V)$ के बीच का संबंध इस सूत्र द्वारा दिया जाता है: $Q = CV$.
विभवांतर के लिए इसे पुनर्व्यवस्थित करने पर,हमें प्राप्त होता है: $V = \frac{1}{C} Q$.
यह समीकरण मूल बिंदु से गुजरने वाली एक सीधी रेखा को दर्शाता है,जहाँ रेखा का ढाल $\frac{1}{C}$ है।
यहाँ $C = 2\,\mu F = 2 \times 10^{-6}\,F$ और अधिकतम आवेश $Q = 5\,C$ दिया गया है,इसलिए अधिकतम विभवांतर होगा:
$V = \frac{Q}{C} = \frac{5}{2 \times 10^{-6}} = 2.5 \times 10^{6}\,V$.
अतः,ग्राफ $(0,0)$ से शुरू होकर $(5, 2.5 \times 10^{6})$ पर समाप्त होने वाली एक सीधी रेखा होनी चाहिए।
दिए गए विकल्पों के साथ तुलना करने पर,ग्राफ $A$ इस रैखिक संबंध को सही ढंग से दर्शाता है।

(C) स्थिति $I$: स्विच $K$ बंद है।
दोनों संधारित्र स्रोत $V$ के साथ समांतर क्रम में हैं।
तुल्य धारिता $C_{eq} = C + C = 2C$ है।
कुल ऊर्जा $E_{1} = \frac{1}{2} C_{eq} V^{2} = \frac{1}{2} (2C) V^{2} = CV^{2}$ है।
स्थिति $II$: स्विच $K$ खोल दिया जाता है।
बायां संधारित्र स्रोत $V$ से जुड़ा रहता है,इसलिए इसका विभव $V$ रहता है और इसकी नई धारिता $C' = K_{d}C = 5C$ हो जाती है। इसकी ऊर्जा $E_{L} = \frac{1}{2} (5C) V^{2} = \frac{5}{2} CV^{2}$ है।
दायां संधारित्र अलग हो जाता है,इसलिए इसका आवेश $Q = CV$ स्थिर रहता है। इसकी नई धारिता $C' = K_{d}C = 5C$ हो जाती है। इसकी ऊर्जा $E_{R} = \frac{Q^{2}}{2C'} = \frac{(CV)^{2}}{2(5C)} = \frac{CV^{2}}{10}$ है।
कुल ऊर्जा $E_{2} = E_{L} + E_{R} = \frac{5}{2} CV^{2} + \frac{1}{10} CV^{2} = \frac{25+1}{10} CV^{2} = \frac{26}{10} CV^{2} = \frac{13}{5} CV^{2}$ है।
अनुपात $\frac{E_{1}}{E_{2}} = \frac{CV^{2}}{\frac{13}{5} CV^{2}} = \frac{5}{13}$।

(D) मिश्रित संधारित्र श्रेणीक्रम में जुड़े दो संधारित्रों $C_{1}$ और $C_{2}$ के रूप में कार्य करता है।
$C_{1} = \frac{K_{1} \epsilon_{0} A}{t_{1}} = \frac{3 \epsilon_{0} A}{0.5 \times 10^{-3}} = 6000 \epsilon_{0} A$
$C_{2} = \frac{K_{2} \epsilon_{0} A}{t_{2}} = \frac{4 \epsilon_{0} A}{1 \times 10^{-3}} = 4000 \epsilon_{0} A$
चूंकि वे श्रेणीक्रम में हैं,प्रत्येक संधारित्र पर आवेश $q$ समान होता है।
प्रत्येक संधारित्र पर विभव पतन (potential drop) उसके धारिता के व्युत्क्रमानुपाती होता है: $V_{1} + V_{2} = 100 \text{ V}$.
साथ ही,$\frac{V_{1}}{V_{2}} = \frac{C_{2}}{C_{1}} = \frac{4000 \epsilon_{0} A}{6000 \epsilon_{0} A} = \frac{2}{3}$.
$V_{1} = \frac{2}{5} \times 100 = 40 \text{ V}$ और $V_{2} = \frac{3}{5} \times 100 = 60 \text{ V}$.
यदि निचली प्लेट $0 \text{ V}$ पर है,तो पन्नी $F$ का विभव $C_{2}$ के पार विभव पतन है,जो $60 \text{ V}$ है।

(B) $V$ विभवांतर द्वारा त्वरित $q$ आवेश वाले कण की गतिज ऊर्जा $K = qV$ द्वारा दी जाती है।
रैखिक संवेग $p$,गतिज ऊर्जा से $p = \sqrt{2mK} = \sqrt{2mqV}$ सूत्र द्वारा संबंधित है।
$\alpha$ कण के लिए,द्रव्यमान $m_{\alpha} = 4m_p$ और आवेश $q_{\alpha} = 2e$ है,जहाँ $m_p$ प्रोटॉन का द्रव्यमान है और $e$ मूल आवेश है।
प्रोटॉन के लिए,द्रव्यमान $m_p$ है और आवेश $q_p = e$ है।
उनके संवेग का अनुपात $\frac{p_{\alpha}}{p_p} = \sqrt{\frac{m_{\alpha} q_{\alpha}}{m_p q_p}} = \sqrt{\frac{4m_p \cdot 2e}{m_p \cdot e}} = \sqrt{4 \cdot 2} = \sqrt{8} = 2\sqrt{2}$ है।
अतः,अनुपात $2\sqrt{2} : 1$ है।

(B) स्थिर अवस्था में (संधारित्रों के पूर्णतः आवेशित होने के बाद),संधारित्रों वाली शाखाओं से कोई धारा प्रवाहित नहीं होती है। संधारित्र खुले परिपथ की तरह कार्य करते हैं।
परिपथ $1 \,k\Omega$ प्रतिरोध और $2 \,k\Omega$ प्रतिरोध के श्रेणी संयोजन के रूप में सरल हो जाता है,जो $6 \,V$ की बैटरी से जुड़ा है।
परिपथ का कुल प्रतिरोध $R_{\text{total}} = 1 \,k\Omega + 2 \,k\Omega = 3 \,k\Omega = 3000 \,\Omega$ है।
परिपथ में स्थिर धारा $i = \frac{E}{R_{\text{total}}} = \frac{6 \,V}{3000 \,\Omega} = 2 \times 10^{-3} \,A = 2 \,mA$ है।
$2 \,k\Omega$ प्रतिरोध पर विभवांतर $V_{2k} = i \times R = (2 \times 10^{-3} \,A) \times (2000 \,\Omega) = 4 \,V$ है।
चूंकि संधारित्रों वाली शाखाएं $2 \,k\Omega$ प्रतिरोध के समानांतर हैं,इसलिए $1 \,\mu F$ और $2 \,\mu F$ दोनों संधारित्रों पर विभवांतर $2 \,k\Omega$ प्रतिरोध के विभवांतर के बराबर यानी $4 \,V$ होगा।
$1 \,\mu F$ संधारित्र में संचित आवेश $Q_1 = C_1 \times V = (1 \,\mu F) \times (4 \,V) = 4 \,\mu C$ है।
$2 \,\mu F$ संधारित्र में संचित आवेश $Q_2 = C_2 \times V = (2 \,\mu F) \times (4 \,V) = 8 \,\mu C$ है।
अतः,संचित आवेश क्रमशः $4 \,\mu C$ और $8 \,\mu C$ हैं।

(D) जब संधारित्र पूर्णतः आवेशित हो जाता है,तो यह एक खुले परिपथ की तरह कार्य करता है,जिसका अर्थ है कि संधारित्र वाली शाखा से कोई धारा प्रवाहित नहीं होती है।
मान लीजिए कि प्रत्येक प्रतिरोधक का प्रतिरोध $R$ है। परिपथ एक ऐसे नेटवर्क में सरल हो जाता है जहाँ संधारित्र बिंदु $A$ और $B$ के बीच जुड़ा होता है।
परिपथ का विश्लेषण करने पर,संधारित्र के सिरों पर विभवांतर बिंदु $A$ और $B$ के बीच का विभवांतर है।
दिए गए समतुल्य परिपथ आरेख के आधार पर,संधारित्र के सिरों पर प्रभावी विभवांतर $V_{AB} = \frac{5}{8}V$ प्राप्त होता है।
अतः,संधारित्र में संचित आवेश $Q = C \cdot V_{AB} = \frac{5}{8}CV$ है।

(D) सही विकल्प $D$ है।
$1$. समांतर प्लेट संधारित्र की धारिता $C = \frac{\varepsilon_0 A}{d}$ द्वारा दी जाती है। जब प्लेटों के बीच की दूरी $d$ बढ़ाई जाती है,तो धारिता $C$ घट जाती है।
$2$. चूंकि बैटरी जुड़ी रहती है,इसलिए प्लेटों के बीच विभवांतर $V$ स्थिर रहता है।
$3$. संधारित्र पर आवेश $Q = CV$ द्वारा दिया जाता है। चूंकि $C$ घटता है और $V$ स्थिर है,इसलिए आवेश $Q$ घट जाता है।
$4$. संधारित्र में संचित स्थिर वैद्युत ऊर्जा $U = \frac{1}{2}CV^2$ द्वारा दी जाती है। चूंकि $C$ घटता है और $V$ स्थिर है,इसलिए संचित ऊर्जा $U$ घट जाती है।

(C) मान लीजिए कि समबाहु त्रिभुज की भुजा की लंबाई $l$ है। केंद्र $O$ से प्रत्येक शीर्ष की दूरी $r = \frac{l}{\sqrt{3}}$ है।
$1$. कुल विद्युत क्षेत्र $(E)$: केंद्र $O$ पर प्रत्येक आवेश $q$ के कारण विद्युत क्षेत्र का परिमाण $E_0 = \frac{kq}{r^2} = \frac{kq}{(l/\sqrt{3})^2} = \frac{3kq}{l^2}$ है। ये तीनों विद्युत क्षेत्र सदिश माध्यिकाओं की दिशा में बाहर की ओर निर्देशित होते हैं और एक-दूसरे के साथ $120^{\circ}$ का कोण बनाते हैं। अध्यारोपण के सिद्धांत और समरूपता के कारण,इन तीन समान क्षेत्रों का सदिश योग शून्य होता है। अतः,$E_{\text{net}} = 0$.
$2$. कुल विद्युत विभव $(V)$: विद्युत विभव एक अदिश राशि है। एक आवेश के कारण केंद्र $O$ पर विभव $V_0 = \frac{kq}{r} = \frac{kq}{l/\sqrt{3}} = \frac{\sqrt{3}kq}{l}$ है। चूंकि ऐसे तीन आवेश हैं,इसलिए कुल विभव $V_{\text{net}} = 3 \times V_0 = 3 \times \frac{\sqrt{3}kq}{l} = \frac{3\sqrt{3}kq}{l}$ होगा। चूंकि $q \neq 0$,इसलिए $V_{\text{net}} \neq 0$ है।
अतः,सही कथन $V \neq 0, E=0$ है।

(A) संधारित्र श्रेणीक्रम में जुड़े हुए हैं,इसलिए प्रत्येक संधारित्र पर आवेश $q$ समान होगा।
प्रत्येक संधारित्र के लिए अधिकतम वोल्टेज रेटिंग $V_{\max} = 50 \, V$ दी गई है,इसलिए प्रत्येक संधारित्र द्वारा धारण किया जा सकने वाला अधिकतम आवेश:
$q_1 = C_1 V_{\max} = 20 \, \mu F \times 50 \, V = 1000 \, \mu C$
$q_2 = C_2 V_{\max} = 40 \, \mu F \times 50 \, V = 2000 \, \mu C$
$q_3 = C_3 V_{\max} = 50 \, \mu F \times 50 \, V = 2500 \, \mu C$
श्रेणीक्रम में,परिपथ की सीमा सबसे कम अधिकतम आवेश क्षमता वाले संधारित्र द्वारा निर्धारित होती है। अतः,$q_{\max} = 1000 \, \mu C$ है।
अब,जब $q = 1000 \, \mu C$ है,तो प्रत्येक संधारित्र पर वोल्टेज की गणना करते हैं:
$V_1 = \frac{q}{C_1} = \frac{1000 \, \mu C}{20 \, \mu F} = 50 \, V$
$V_2 = \frac{q}{C_2} = \frac{1000 \, \mu C}{40 \, \mu F} = 25 \, V$
$V_3 = \frac{q}{C_3} = \frac{1000 \, \mu C}{50 \, \mu F} = 20 \, V$
कुल विभवांतर $V_{XY}$ व्यक्तिगत विभवांतरों का योग है:
$V_{XY} = V_1 + V_2 + V_3 = 50 \, V + 25 \, V + 20 \, V = 95 \, V$.
