Circuit Solving for current and Voltage Questions in Hindi

(D) $e.m.f.$ (विद्युत वाहक बल) को प्रति इकाई आवेश किए गए कार्य के रूप में परिभाषित किया जाता है।
गणितीय रूप से,$e.m.f. = \frac{W}{q}$ है।
कार्य $(W)$ की इकाई $Joule$ $(J)$ है और आवेश $(q)$ की इकाई $Coulomb$ $(C)$ है।
इसलिए,$e.m.f.$ की इकाई $Joule/Coulomb$ है,जो $Volt$ $(V)$ के बराबर है।

(B) दिया गया है:
विभवांतर $V = 20\,V$
प्रतिरोध $R = 10\,\Omega$
समय $t = 2\,\text{मिनट} = 2 \times 60 = 120\,s$
ओम के नियम के अनुसार,विद्युत धारा $I = \frac{V}{R}$ है।
हम जानते हैं कि विद्युत धारा आवेश के प्रवाह की दर है,$I = \frac{Q}{t}$।
दोनों की तुलना करने पर,हमें प्राप्त होता है $\frac{Q}{t} = \frac{V}{R}$।
अतः,आवेश $Q = \frac{V \times t}{R}$।
मान रखने पर: $Q = \frac{20\,V \times 120\,s}{10\,\Omega} = 240\,C$।

(C) परिपथ में $2\,V$ की बैटरी के साथ समानांतर जुड़ी हुई दो शाखाएँ हैं।
प्रत्येक शाखा में $5\,\Omega$ के तीन प्रतिरोधक श्रेणीक्रम में जुड़े हैं।
प्रत्येक शाखा का कुल प्रतिरोध $R_{eq} = 5\,\Omega + 5\,\Omega + 5\,\Omega = 15\,\Omega$ है।
श्रेणीक्रम परिपथ में प्रत्येक प्रतिरोधक पर विभवांतर उसके प्रतिरोध के समानुपाती होता है। चूंकि सभी प्रतिरोधक समान $(5\,\Omega)$ हैं,इसलिए $2\,V$ का कुल विभवांतर प्रत्येक शाखा के तीनों प्रतिरोधकों के बीच समान रूप से विभाजित हो जाता है।
अतः,प्रत्येक प्रतिरोधक पर विभवांतर $V_{resistor} = \frac{2\,V}{3} = \frac{2}{3}\,V$ है।
बिंदुओं $A$ और $B$ के बीच के पथ में $5\,\Omega$ के दो प्रतिरोधक हैं।
इसलिए,$A$ और $B$ के बीच विभवांतर $V_{AB} = V_{resistor1} + V_{resistor2} = \frac{2}{3}\,V + \frac{2}{3}\,V = \frac{4}{3}\,V$ है।

(C) इस परिपथ में $2 \, V$ की बैटरी तीन $30 \, \Omega$ के प्रतिरोधों के डेल्टा नेटवर्क से जुड़ी है।
त्रिभुज का एक सिरा बैटरी के ऋणात्मक टर्मिनल से और उसके सामने की भुजा धनात्मक टर्मिनल से जुड़ी है।
इसके परिणामस्वरूप,दो $30 \, \Omega$ के प्रतिरोध श्रेणीक्रम में हैं और यह संयोजन तीसरे $30 \, \Omega$ के प्रतिरोध के साथ समांतर क्रम में है।
तुल्य प्रतिरोध $R_{eq} = \frac{(30 + 30) \times 30}{(30 + 30) + 30} = \frac{60 \times 30}{90} = 20 \, \Omega$ है।
ओम के नियम का उपयोग करते हुए,धारा $i = \frac{V}{R_{eq}} = \frac{2}{20} = \frac{1}{10} \, A$ होगी।

(B) परिपथ में तीन $2\,\Omega$ के प्रतिरोधक बिंदु $X$ और $Y$ के बीच समांतर क्रम में जुड़े हैं।
इन तीन समांतर प्रतिरोधकों का तुल्य प्रतिरोध $R_p$ इस प्रकार है:
$\frac{1}{R_p} = \frac{1}{2} + \frac{1}{2} + \frac{1}{2} = \frac{3}{2} \implies R_p = \frac{2}{3}\,\Omega$.
यह समांतर संयोजन बैटरी की शाखा में मौजूद $2\,\Omega$ के आंतरिक प्रतिरोध के साथ श्रेणी क्रम में है।
परिपथ का कुल प्रतिरोध $R_{eq} = 2 + \frac{2}{3} = \frac{6+2}{3} = \frac{8}{3}\,\Omega$.
ओम के नियम के अनुसार एमीटर से प्रवाहित धारा $I$ है:
$I = \frac{V}{R_{eq}} = \frac{2}{8/3} = 2 \times \frac{3}{8} = \frac{6}{8} = \frac{3}{4}\,A$.

(A) जब $2\, \Omega$ के तीन प्रतिरोधकों को एक त्रिभुज में जोड़ा जाता है,तो आइए किन्हीं दो शीर्षों,मान लीजिए $P$ और $Q$ के बीच तुल्य प्रतिरोध ज्ञात करें।
एक प्रतिरोधक सीधे $P$ और $Q$ के बीच जुड़ा हुआ है।
अन्य दो प्रतिरोधक एक-दूसरे के साथ श्रेणीक्रम में जुड़े हुए हैं,और यह संयोजन पहले प्रतिरोधक के साथ समानांतर क्रम में है।
श्रेणी शाखा का प्रतिरोध $= 2\, \Omega + 2\, \Omega = 4\, \Omega$ है।
अब,यह $4\, \Omega$ का प्रतिरोधक,$P$ और $Q$ के बीच सीधे जुड़े $2\, \Omega$ के प्रतिरोधक के साथ समानांतर में है।
तुल्य प्रतिरोध $R_{eq}$ इस प्रकार दिया गया है:
$\frac{1}{R_{eq}} = \frac{1}{2} + \frac{1}{4} = \frac{2+1}{4} = \frac{3}{4}$।
अतः,$R_{eq} = \frac{4}{3}\, \Omega$।

(B) परिपथ बिंदुओं $D$ और $C$ के बीच जुड़ी दो समानांतर शाखाओं से बना है।
शाखा $DAC$ का कुल प्रतिरोध $R_1 = 2\,\Omega + 3\,\Omega = 5\,\Omega$ है।
शाखा $DBC$ का कुल प्रतिरोध $R_2 = 3\,\Omega + 2\,\Omega = 5\,\Omega$ है।
चूंकि शाखाएं समानांतर में हैं और समान प्रतिरोध रखती हैं,इसलिए $2\,A$ की कुल धारा समान रूप से विभाजित हो जाती है।
अतः,शाखा $DAC$ से प्रवाहित धारा $I_1 = 1\,A$ और शाखा $DBC$ से प्रवाहित धारा $I_2 = 1\,A$ है।
ओम के नियम का उपयोग करते हुए,$D$ के सापेक्ष $A$ पर विभव $V_D - V_A = I_1 \times 2\,\Omega = 1\,A \times 2\,\Omega = 2\,V$ है।
$D$ के सापेक्ष $B$ पर विभव $V_D - V_B = I_2 \times 3\,\Omega = 1\,A \times 3\,\Omega = 3\,V$ है।
$(V_A - V_B)$ ज्ञात करने के लिए,हम दोनों समीकरणों को घटाते हैं:
$(V_D - V_B) - (V_D - V_A) = 3\,V - 2\,V$
$V_A - V_B = 1\,V$.

(A) चूंकि प्रतिरोधक श्रेणी क्रम में जुड़े हैं,इसलिए तुल्य प्रतिरोध $R_{eq}$ होगा:
$R_{eq} = 2 \ \Omega + 3 \ \Omega + 5 \ \Omega = 10 \ \Omega$
परिपथ में प्रवाहित धारा $i$ ओम के नियम द्वारा दी जाती है:
$i = \frac{V}{R_{eq}} = \frac{2 \ V}{10 \ \Omega} = 0.2 \ A$
$3 \ \Omega$ प्रतिरोधक के सिरों पर विभवांतर $V'$ होगा:
$V' = i \times R = 0.2 \ A \times 3 \ \Omega = 0.6 \ V$

(B) परिपथ में $3\, \Omega$ का प्रतिरोधक, $1\, \Omega$ और $2\, \Omega$ के श्रेणी संयोजन के साथ समानांतर क्रम में है。
श्रेणी शाखा का तुल्य प्रतिरोध $R_s = 1\, \Omega + 2\, \Omega = 3\, \Omega$ है。
अब कुल परिपथ में दो $3\, \Omega$ के प्रतिरोधक समानांतर में $1.5\, V$ के स्रोत से जुड़े हैं。
ओम के नियम के अनुसार $3\, \Omega$ के प्रतिरोधक से प्रवाहित होने वाली धारा $i_2 = \frac{V}{R} = \frac{1.5\, V}{3\, \Omega} = 0.5\, A$ होगी।

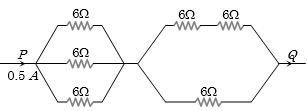

(C) परिपथ दो भागों से बना है जो श्रेणीक्रम में जुड़े हुए हैं。
प्रथम भाग: $6\, \Omega$ के तीन प्रतिरोध समानांतर क्रम में जुड़े हैं। तुल्य प्रतिरोध $R_1$ इस प्रकार है: $\frac{1}{R_1} = \frac{1}{6} + \frac{1}{6} + \frac{1}{6} = \frac{3}{6} = \frac{1}{2}$, इसलिए $R_1 = 2\, \Omega$।
दूसरा भाग: $6\, \Omega$ के दो प्रतिरोध श्रेणीक्रम में हैं, जो $6 + 6 = 12\, \Omega$ देते हैं। यह अन्य $6\, \Omega$ के प्रतिरोध के साथ समानांतर में है। तुल्य प्रतिरोध $R_2$ इस प्रकार है: $R_2 = \frac{12 \times 6}{12 + 6} = \frac{72}{18} = 4\, \Omega$।
$P$ और $Q$ के बीच कुल प्रतिरोध $R_{eq} = R_1 + R_2 = 2\, \Omega + 4\, \Omega = 6\, \Omega$ है।
विभवांतर $V_P - V_Q = I \times R_{eq} = 0.5\, A \times 6\, \Omega = 3\, V$ होगा।

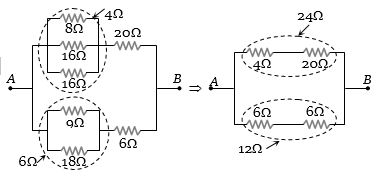

(B) $1$. सबसे पहले,ऊपरी शाखा को सरल करें: $8\,\Omega$,$16\,\Omega$ और $16\,\Omega$ के प्रतिरोध समानांतर क्रम में हैं। उनका तुल्य प्रतिरोध $R_1$ इस प्रकार है: $\frac{1}{R_1} = \frac{1}{8} + \frac{1}{16} + \frac{1}{16} = \frac{2+1+1}{16} = \frac{4}{16} = \frac{1}{4}$,अतः $R_1 = 4\,\Omega$.
$2$. यह $R_1$,$20\,\Omega$ के प्रतिरोध के साथ श्रेणी क्रम में है,इसलिए ऊपरी शाखा का कुल प्रतिरोध $R_{upper} = 4\,\Omega + 20\,\Omega = 24\,\Omega$ है।
$3$. इसके बाद,निचली शाखा को सरल करें: $9\,\Omega$ और $18\,\Omega$ के प्रतिरोध समानांतर क्रम में हैं। उनका तुल्य प्रतिरोध $R_2$ इस प्रकार है: $\frac{1}{R_2} = \frac{1}{9} + \frac{1}{18} = \frac{2+1}{18} = \frac{3}{18} = \frac{1}{6}$,अतः $R_2 = 6\,\Omega$.
$4$. यह $R_2$,$6\,\Omega$ के प्रतिरोध के साथ श्रेणी क्रम में है,इसलिए निचली शाखा का कुल प्रतिरोध $R_{lower} = 6\,\Omega + 6\,\Omega = 12\,\Omega$ है।
$5$. अंत में,ऊपरी शाखा $(24\,\Omega)$ और निचली शाखा $(12\,\Omega)$ बिंदुओं $A$ और $B$ के बीच समानांतर क्रम में हैं। तुल्य प्रतिरोध $R_{AB}$ इस प्रकार है: $\frac{1}{R_{AB}} = \frac{1}{24} + \frac{1}{12} = \frac{1+2}{24} = \frac{3}{24} = \frac{1}{8}$,जिससे $R_{AB} = 8\,\Omega$ प्राप्त होता है।

(D) दिया गया परिपथ श्रेणीक्रम में जुड़े तीन समान ब्लॉकों से बना है। प्रत्येक ब्लॉक एक व्हीटस्टोन ब्रिज जैसी संरचना है जहाँ दो $3\,\Omega$ के प्रतिरोधक अन्य दो $3\,\Omega$ के प्रतिरोधकों के साथ श्रेणीक्रम में हैं,और ये दो शाखाएँ समांतर क्रम में हैं।
एक ब्लॉक के लिए:
$1$. ऊपरी शाखा में दो $3\,\Omega$ के प्रतिरोधक श्रेणीक्रम में हैं: $R_1 = 3\,\Omega + 3\,\Omega = 6\,\Omega$।
$2$. निचली शाखा में दो $3\,\Omega$ के प्रतिरोधक श्रेणीक्रम में हैं: $R_2 = 3\,\Omega + 3\,\Omega = 6\,\Omega$।
$3$. ये दो शाखाएँ समांतर क्रम में हैं,इसलिए एक ब्लॉक का तुल्य प्रतिरोध $R_{block} = \frac{R_1 \times R_2}{R_1 + R_2} = \frac{6 \times 6}{6 + 6} = \frac{36}{12} = 3\,\Omega$ है।
चूंकि ऐसे तीन ब्लॉक श्रेणीक्रम में जुड़े हुए हैं,इसलिए $A$ और $B$ के बीच कुल तुल्य प्रतिरोध:
$R_{eq} = R_{block} + R_{block} + R_{block} = 3\,\Omega + 3\,\Omega + 3\,\Omega = 9\,\Omega$ होगा।

(D) यह परिपथ श्रेणीक्रम में जुड़े दो समानांतर ब्लॉकों से बना है।
सबसे पहले, दो $4\, \Omega$ प्रतिरोधों वाले पहले ब्लॉक $(R_1)$ का तुल्य प्रतिरोध ज्ञात करें जो समानांतर में हैं:
$R_1 = \frac{4 \times 4}{4 + 4} = 2\, \Omega$.
इसके बाद, दो $6\, \Omega$ प्रतिरोधों वाले दूसरे ब्लॉक $(R_2)$ का तुल्य प्रतिरोध ज्ञात करें जो समानांतर में हैं:
$R_2 = \frac{6 \times 6}{6 + 6} = 3\, \Omega$.
परिपथ का कुल तुल्य प्रतिरोध $R_{eq} = R_1 + R_2 = 2\, \Omega + 3\, \Omega = 5\, \Omega$ है।
परिपथ से प्रवाहित होने वाली कुल विद्युत धारा $I = \frac{V}{R_{eq}} = \frac{20\, V}{5\, \Omega} = 4\, A$ है।
चूंकि दो $4\, \Omega$ प्रतिरोध समानांतर में हैं, इसलिए धारा $I$ उनके बीच समान रूप से विभाजित हो जाती है। अतः, प्रत्येक $4\, \Omega$ प्रतिरोध से प्रवाहित धारा $I_4 = \frac{4\, A}{2} = 2\, A$ है।
इसी प्रकार, चूंकि दो $6\, \Omega$ प्रतिरोध समानांतर में हैं, इसलिए धारा $I$ उनके बीच समान रूप से विभाजित हो जाती है। अतः, प्रत्येक $6\, \Omega$ प्रतिरोध से प्रवाहित धारा $I_6 = \frac{4\, A}{2} = 2\, A$ है।
अतः, $4\, \Omega$ और $6\, \Omega$ के प्रतिरोध से प्रवाहित होने वाली विद्युत धारा क्रमशः $2\, A$ और $2\, A$ है।

(C) मान लीजिए कि $A$ और $B$ के बीच परिणामी प्रतिरोध $R$ है। चूंकि यह सीढ़ी (ladder) अनंत है,इसलिए मौजूदा अनंत नेटवर्क में $R_1$ और $R_2$ का एक और खंड जोड़ने से कुल प्रतिरोध $R$ नहीं बदलेगा।
परिपथ को $R_1$ प्रतिरोध और $R_2$ तथा $R$ के समानांतर संयोजन के श्रेणी संयोजन के रूप में सरल बनाया जा सकता है।
अतः,तुल्य प्रतिरोध इस प्रकार है:
$R = R_1 + \frac{R \cdot R_2}{R + R_2}$
दिए गए मान $R_1 = 1\,\Omega$ और $R_2 = 2\,\Omega$ रखने पर:
$R = 1 + \frac{2R}{R + 2}$
दोनों पक्षों को $(R + 2)$ से गुणा करने पर:
$R(R + 2) = 1(R + 2) + 2R$
$R^2 + 2R = R + 2 + 2R$
$R^2 - R - 2 = 0$
द्विघात समीकरण को हल करने पर:
$(R - 2)(R + 1) = 0$
चूंकि प्रतिरोध ऋणात्मक नहीं हो सकता,इसलिए $R = 2\,\Omega$ प्राप्त होता है।

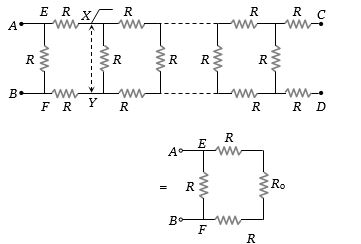

(B) मान लीजिए कि $A$ और $B$ के बीच पूरे अनंत लैडर नेटवर्क का समतुल्य प्रतिरोध $R_0$ है। यदि हम नेटवर्क में एक और प्राथमिक सेट जोड़ते हैं,तो कुल प्रतिरोध $R_0$ ही रहता है।
पहले प्राथमिक सेट पर विचार करें जिसमें ऊपरी और निचली भुजाओं में श्रेणीक्रम में दो $R$ प्रतिरोध और समानांतर में एक $R$ प्रतिरोध है। इस सेट के दाईं ओर के शेष अनंत नेटवर्क का समतुल्य प्रतिरोध भी $R_0$ है।
कुल प्रतिरोध $R_{AB}$ ऊर्ध्वाधर प्रतिरोध $R$ और ऊपरी भुजा के प्रतिरोध $R$,दाईं ओर के समतुल्य प्रतिरोध $R_0$ और निचली भुजा के प्रतिरोध $R$ के श्रेणीक्रम संयोजन के समानांतर संयोजन द्वारा दिया जाता है।
अतः,$R_{AB} = \frac{R(R + R_0 + R)}{R + (R + R_0 + R)} = R_0$.
$R(2R + R_0) = R_0(3R + R_0)$
$2R^2 + RR_0 = 3RR_0 + R_0^2$
$R_0^2 + 2RR_0 - 2R^2 = 0$.
इस द्विघात समीकरण को $R_0$ के लिए हल करने पर,सूत्र $x = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}$ का उपयोग करते हुए:
$R_0 = \frac{-2R \pm \sqrt{(2R)^2 - 4(1)(-2R^2)}}{2} = \frac{-2R \pm \sqrt{4R^2 + 8R^2}}{2} = \frac{-2R \pm \sqrt{12R^2}}{2} = \frac{-2R \pm 2R\sqrt{3}}{2} = R(\sqrt{3} - 1)$ (धनात्मक मान लेने पर)।

(D) परिपथ को दाईं ओर से देखने पर,अंतिम ऊर्ध्वाधर शाखा में $4\,\Omega$ का प्रतिरोध है। अंतिम खंड में क्षैतिज प्रतिरोध प्रत्येक $1\,\Omega$ के हैं।
सबसे दाईं ओर के लूप से शुरू करते हुए,$4\,\Omega$ प्रतिरोध और श्रेणी में जुड़े $1\,\Omega$ प्रतिरोधों वाली शाखा का समतुल्य प्रतिरोध ज्ञात किया जाता है।
परिपथ की संरचना के अनुसार,अंतिम खंड का समतुल्य प्रतिरोध: $R_{eq1} = 1 + 4 + 1 = 6\,\Omega$ है।
यह $6\,\Omega$,बीच वाले $8\,\Omega$ प्रतिरोध के साथ समानांतर में है: $R_{p1} = \frac{6 \times 8}{6 + 8} = \frac{48}{14} = \frac{24}{7}\,\Omega$ है।
अब,अगले क्षैतिज $1\,\Omega$ प्रतिरोधों को जोड़ने पर: $R_{eq2} = 1 + \frac{24}{7} + 1 = 2 + \frac{24}{7} = \frac{38}{7}\,\Omega$ है।
यह पहले $8\,\Omega$ प्रतिरोध के साथ समानांतर में है: $R_{p2} = \frac{8 \times (38/7)}{8 + (38/7)} = \frac{304/7}{94/7} = \frac{304}{94} \approx 3.23\,\Omega$ है।
अंत में,$A$ और $B$ टर्मिनल पर श्रेणी में जुड़े $2\,\Omega$ प्रतिरोधों को जोड़ने पर: $R_{AB} = 2 + 3.23 + 2 = 7.23\,\Omega$ प्राप्त होता है।
इस प्रकार के प्रश्नों की मानक प्रकृति को देखते हुए,यदि हम यह मान लें कि सबसे दाईं ओर की शाखा खुली है या परिपथ का सरलीकरण अलग तरह से किया गया है,तो दिए गए विकल्पों के अनुसार सही उत्तर $8\,\Omega$ है।

(A) सबसे पहले,परिपथ के दाईं ओर को सरल करें। $7\,\Omega$,$1\,\Omega$,और $10\,\Omega$ के प्रतिरोधक श्रेणीक्रम में हैं,इसलिए उनका तुल्य प्रतिरोध $R_s = 7 + 1 + 10 = 18\,\Omega$ है।
यह $18\,\Omega$ का प्रतिरोधक $6\,\Omega$ के प्रतिरोधक के साथ समानांतर क्रम में है। उनका तुल्य प्रतिरोध $R_p$ इस प्रकार है: $\frac{1}{R_p} = \frac{1}{6} + \frac{1}{18} = \frac{3+1}{18} = \frac{4}{18}$,अतः $R_p = \frac{18}{4} = 4.5\,\Omega$ है।
अब,परिपथ का कुल प्रतिरोध $R_{total} = 2\,\Omega + 0.5\,\Omega + 4.5\,\Omega + 8\,\Omega = 15\,\Omega$ है।
बैटरी से प्रवाहित धारा $i = \frac{V}{R_{total}} = \frac{15\,V}{15\,\Omega} = 1\,A$ है।

(B) जब कुंजी $A$ को खोला जाता है,तो $4 \ \Omega$ प्रतिरोध वाली शाखा परिपथ से अलग हो जाती है।
इसलिए,विद्युत धारा केवल $5 \ \Omega$ प्रतिरोध और एमीटर $A$ वाली शाखा से होकर प्रवाहित होती है।
इस शाखा पर कुल वोल्टेज $V = 10 \ V$ है।
इस शाखा में प्रतिरोध $R = 5 \ \Omega$ है।
ओम के नियम का उपयोग करते हुए,एमीटर से प्रवाहित होने वाली धारा $I$ है:
$I = \frac{V}{R} = \frac{10 \ V}{5 \ \Omega} = 2 \ A$.
अतः,एमीटर का पाठ्यांक $2 \ A$ होगा।

(D) इस परिपथ में एक $8 \, V$ की बैटरी,$5 \, \Omega$ का प्रतिरोध और $1 \, \Omega$ का प्रतिरोध श्रेणीक्रम में जुड़े हैं। कुल प्रतिरोध $R_{eq} = 5 \, \Omega + 1 \, \Omega = 6 \, \Omega$ है।
परिपथ में प्रवाहित धारा $I = \frac{V}{R_{eq}} = \frac{8 \, V}{6 \, \Omega} = \frac{4}{3} \, A$ है।
बिंदु $C$ ग्राउंड किया गया है,इसलिए इसका विभव $V_C = 0 \, V$ है।
$C$ से $E$ की ओर $1 \, \Omega$ के प्रतिरोध से गुजरने पर,विभव बढ़ता है क्योंकि धारा $E$ से $D$ और फिर $C$ की ओर बहती है। अतः,$V_E - V_C = I \times R = \frac{4}{3} \, A \times 1 \, \Omega = \frac{4}{3} \, V$ है।
चूंकि $V_C = 0 \, V$ है,इसलिए $V_E = \frac{4}{3} \, V$ प्राप्त होता है।

(B) $1$. सबसे पहले,परिपथ का तुल्य प्रतिरोध ज्ञात करें। दो समानांतर शाखाओं में से प्रत्येक का प्रतिरोध $(1 + 3) = 4\,\Omega$ है। इन दो समानांतर शाखाओं का तुल्य प्रतिरोध $R_p = \frac{4 \times 4}{4 + 4} = 2\,\Omega$ है।
$2$. परिपथ का कुल प्रतिरोध $R_{eq} = 3\,\Omega + 2\,\Omega = 5\,\Omega$ है।
$3$. बैटरी से प्रवाहित होने वाली कुल धारा $i = \frac{V}{R_{eq}} = \frac{10}{5} = 2\,A$ है।
$4$. चूंकि दोनों समानांतर शाखाओं का प्रतिरोध समान है,इसलिए धारा समान रूप से विभाजित होती है,अतः $i_1 = i_2 = \frac{i}{2} = 1\,A$ है।
$5$. मान लीजिए $C$ वह जंक्शन बिंदु है जहाँ धारा विभाजित होती है। $C$ के सापेक्ष $A$ का विभव $V_C - V_A = i_1 \times 1\,\Omega = 1 \times 1 = 1\,V$ है।
$6$. $C$ के सापेक्ष $B$ का विभव $V_C - V_B = i_2 \times 3\,\Omega = 1 \times 3 = 3\,V$ है।
$7$. दोनों समीकरणों को घटाने पर: $(V_C - V_A) - (V_C - V_B) = 1 - 3$,जिसे सरल करने पर $V_B - V_A = -2\,V$ प्राप्त होता है,अर्थात $V_A - V_B = 2\,V$।

(C) मान लीजिए कि अनंत नेटवर्क का तुल्य प्रतिरोध $R$ है। चूंकि नेटवर्क अनंत है,इसलिए एक पुनरावर्ती इकाई को जोड़ने या हटाने से तुल्य प्रतिरोध में कोई परिवर्तन नहीं होता है।
सर्किट को ऊपरी शाखा में $2\,\Omega$ प्रतिरोध के साथ श्रेणीक्रम में,निचली शाखा में $2\,\Omega$ प्रतिरोध के साथ श्रेणीक्रम में,और ऊर्ध्वाधर $2\,\Omega$ प्रतिरोध के साथ समानांतर में तुल्य प्रतिरोध $R$ के रूप में देखा जा सकता है।
अतः,तुल्य प्रतिरोध $R$ इस प्रकार दिया गया है:
$R = 2 + 2 + \frac{2 \times R}{2 + R}$
$R = 4 + \frac{2R}{2 + R}$
$(2 + R)$ से गुणा करने पर:
$R(2 + R) = 4(2 + R) + 2R$
$2R + R^2 = 8 + 4R + 2R$
$R^2 - 4R - 8 = 0$
द्विघात सूत्र $R = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}$ का उपयोग करने पर:
$R = \frac{4 \pm \sqrt{(-4)^2 - 4(1)(-8)}}{2(1)}$
$R = \frac{4 \pm \sqrt{16 + 32}}{2} = \frac{4 \pm \sqrt{48}}{2} = \frac{4 \pm 4\sqrt{3}}{2} = 2 \pm 2\sqrt{3}$
चूंकि प्रतिरोध ऋणात्मक नहीं हो सकता,इसलिए हम धनात्मक मान लेते हैं:
$R = 2 + 2\sqrt{3} \approx 2 + 2(1.732) = 5.464\,\Omega$.
यह मान $4\,\Omega$ से अधिक और $12\,\Omega$ से कम है।

(B) दो प्रतिरोधक $6\,\Omega$ और $4\,\Omega$ समानांतर क्रम में जुड़े हुए हैं।
माना $I = 1.2\,A$ समानांतर संयोजन में प्रवेश करने वाली कुल विद्युत धारा है।
धारा विभाजक नियम (current divider rule) का उपयोग करते हुए,$6\,\Omega$ के प्रतिरोधक से गुजरने वाली धारा $I_1$ इस प्रकार है:
$I_1 = I \times \left( \frac{R_2}{R_1 + R_2} \right)$
यहाँ,$R_1 = 6\,\Omega$ और $R_2 = 4\,\Omega$ है।
$I_1 = 1.2 \times \left( \frac{4}{6 + 4} \right)$
$I_1 = 1.2 \times \left( \frac{4}{10} \right)$
$I_1 = 1.2 \times 0.4 = 0.48\,A$.

(D) परिपथ आरेख को देखते हुए,मान लीजिए नोड्स $L, M, N, Z$ हैं।
$1$. पहला प्रतिरोध $R$,$L$ और $M$ के बीच जुड़ा है।
$2$. दूसरा प्रतिरोध $R$,$M$ और $N$ के बीच जुड़ा है।
$3$. तीसरा प्रतिरोध $R$,$N$ और $Z$ के बीच जुड़ा है।
$4$. $L$ को $N$ से जोड़ने वाला एक तार है,जिसका अर्थ है कि नोड्स $L$ और $N$ समान विभव पर हैं।
$5$. $M$ को $Z$ से जोड़ने वाला एक तार है,जिसका अर्थ है कि नोड्स $M$ और $Z$ समान विभव पर हैं।
प्रभावी रूप से,तीनों प्रतिरोध $M$ और $N$ बिंदुओं के बीच समानांतर क्रम में जुड़े हुए हैं।
इसलिए,$M$ और $N$ के बीच तुल्य प्रतिरोध $R_{eq}$ इस प्रकार होगा:
$\frac{1}{R_{eq}} = \frac{1}{R} + \frac{1}{R} + \frac{1}{R} = \frac{3}{R}$
$R_{eq} = \frac{R}{3}$

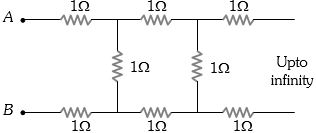

(C) मान लीजिए कि अनंत नेटवर्क का तुल्य प्रतिरोध $R$ है। चूंकि नेटवर्क अनंत है,इसलिए एक पुनरावर्ती इकाई को जोड़ने या हटाने से कुल प्रतिरोध $R$ नहीं बदलता है।
परिपथ को $1\,\Omega$ के प्रतिरोध के साथ श्रेणीक्रम में जुड़े $1\,\Omega$ के प्रतिरोध और शेष अनंत नेटवर्क के तुल्य प्रतिरोध $R$ के समांतर संयोजन के रूप में देखा जा सकता है।
अतः,तुल्य प्रतिरोध $R$ इस प्रकार दिया गया है:
$R = 1 + \frac{1 \times R}{1 + R}$
दोनों पक्षों को $(1 + R)$ से गुणा करने पर:
$R(1 + R) = 1 + R + R$
$R + R^2 = 1 + 2R$
$R^2 - R - 1 = 0$
द्विघात सूत्र $R = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}$ का उपयोग करने पर:
$R = \frac{1 \pm \sqrt{(-1)^2 - 4(1)(-1)}}{2(1)}$
$R = \frac{1 \pm \sqrt{1 + 4}}{2} = \frac{1 \pm \sqrt{5}}{2}$
चूंकि प्रतिरोध ऋणात्मक नहीं हो सकता,इसलिए हम धनात्मक मान लेते हैं:
$R = \frac{1 + \sqrt{5}}{2}\,\Omega$.

(B) परिपथ का कुल प्रतिरोध $R_{eq} = 5\,\Omega + 7\,\Omega + 10\,\Omega + 3\,\Omega = 25\,\Omega$ है।
परिपथ में प्रवाहित धारा $i = \frac{V}{R_{eq}} = \frac{50\,V}{25\,\Omega} = 2\,A$ है।
चूंकि बिंदु '$B$' अर्थ किया गया है,इसका विभव $V_B = 0\,V$ है।
धारा की दिशा के विपरीत '$B$' से '$A$' की ओर जाने पर,प्रतिरोधकों के सिरों पर विभव में वृद्धि होती है। '$A$' और '$B$' के बीच का प्रतिरोध $R_{AB} = 5\,\Omega + 7\,\Omega = 12\,\Omega$ है।
विभवांतर $V_A - V_B = i \times R_{AB} = 2\,A \times 12\,\Omega = 24\,V$ है।
चूंकि $V_B = 0\,V$ है,इसलिए $V_A = 24\,V$ प्राप्त होता है।

(D) परिपथ में दो समानांतर शाखाएं हैं जो $1\,\Omega$ के प्रतिरोध और सेल के साथ श्रेणीक्रम में जुड़ी हुई हैं।
सबसे पहले,दो समानांतर शाखाओं का तुल्य प्रतिरोध ज्ञात करें।
ऊपरी शाखा में $4\,\Omega$ और $2\,\Omega$ के प्रतिरोध श्रेणीक्रम में हैं,इसलिए $R_{upper} = 4 + 2 = 6\,\Omega$।
निचली शाखा में $2\,\Omega$ और $4\,\Omega$ के प्रतिरोध श्रेणीक्रम में हैं,इसलिए $R_{lower} = 2 + 4 = 6\,\Omega$।
इन दो समानांतर शाखाओं का तुल्य प्रतिरोध $R_p = \frac{6 \times 6}{6 + 6} = 3\,\Omega$ है।
कुल बाहरी प्रतिरोध $R_{ext} = 3\,\Omega + 1\,\Omega = 4\,\Omega$ है।
सेल से प्रवाहित कुल धारा $i = \frac{E}{R_{ext} + r} = \frac{10}{4 + 1} = 2\,A$ है।
यह धारा दोनों समानांतर शाखाओं में समान रूप से विभाजित होती है क्योंकि दोनों शाखाओं का कुल प्रतिरोध $6\,\Omega$ है। अतः,ऊपरी शाखा में धारा $i_1 = 1\,A$ और निचली शाखा में धारा $i_2 = 1\,A$ है।
अब,सेल के ऋणात्मक टर्मिनल के सापेक्ष $A$ और $B$ पर विभव की गणना करें (मान लें कि इसका विभव $0\,V$ है):
$V_A = E - i_1 \times 4 = 10 - 1 \times 4 = 6\,V$।
$V_B = E - i_2 \times 2 = 10 - 1 \times 2 = 8\,V$।
इसलिए,$V_A - V_B = 6 - 8 = -2\,V$।

(C) माना बिंदुओं $A$ और $B$ के बीच तुल्य प्रतिरोध $R$ है। चूंकि परिपथ अनंत लंबाई का है,इसलिए पहले खंड के दाईं ओर के शेष परिपथ का तुल्य प्रतिरोध (बिंदुओं $C$ और $D$ के बीच) भी $R$ ही होगा।
अब परिपथ में दो $1 \ \Omega$ के प्रतिरोधक श्रेणीक्रम में हैं और उनके साथ $1 \ \Omega$ का प्रतिरोधक और $R$ समांतर क्रम में जुड़े हैं।
तुल्य प्रतिरोध $R$ के लिए समीकरण:
$R = 1 + 1 + \frac{1 \times R}{1 + R}$
$R = 2 + \frac{R}{1 + R}$
$R(1 + R) = 2(1 + R) + R$
$R + R^2 = 2 + 2R + R$
$R^2 - 2R - 2 = 0$
द्विघात सूत्र $R = \frac{-b \pm \sqrt{b^2 - 4ac}}{2a}$ का उपयोग करने पर:
$R = \frac{2 \pm \sqrt{(-2)^2 - 4(1)(-2)}}{2(1)}$
$R = \frac{2 \pm \sqrt{4 + 8}}{2}$
$R = \frac{2 \pm \sqrt{12}}{2} = \frac{2 \pm 2\sqrt{3}}{2} = 1 \pm \sqrt{3}$
चूंकि प्रतिरोध ऋणात्मक नहीं हो सकता,इसलिए हम धनात्मक मान लेंगे:
$R = (1 + \sqrt{3}) \ \Omega$.

(D) परिपथ आरेख से,प्रतिरोध $R_B = 6 \, \Omega$ और $R_C = 6 \, \Omega$ श्रेणीक्रम में जुड़े हुए हैं।
उनका तुल्य प्रतिरोध $R_{BC} = 6 \, \Omega + 6 \, \Omega = 12 \, \Omega$ है।
यह संयोजन $R_{BC}$,प्रतिरोध $R_A = 3 \, \Omega$ के साथ समांतर क्रम में है।
परिपथ का तुल्य प्रतिरोध $R_{eq}$ इस प्रकार है: $\frac{1}{R_{eq}} = \frac{1}{R_A} + \frac{1}{R_{BC}} = \frac{1}{3} + \frac{1}{12} = \frac{4 + 1}{12} = \frac{5}{12} \, \Omega^{-1}$।
अतः,$R_{eq} = \frac{12}{5} = 2.4 \, \Omega$।
परिपथ में कुल विद्युत धारा $I = \frac{V}{R_{eq}} = \frac{4.8 \, V}{2.4 \, \Omega} = 2 \, A$ है।

(A) परिपथ में एक $3 \ V$ की बैटरी है जो प्रतिरोध $R_1 = 2 \ \Omega$ के साथ समानांतर में जुड़ी है और प्रतिरोधों $R_2, R_3, R_4$ का एक श्रेणी संयोजन है।
सबसे पहले,$R_2, R_3, R_4$ वाली श्रेणी शाखा का तुल्य प्रतिरोध ज्ञात करें:
$R_s = R_2 + R_3 + R_4 = 2 \ \Omega + 2 \ \Omega + 2 \ \Omega = 6 \ \Omega$.
अब,यह $R_s$,$R_1 = 2 \ \Omega$ के साथ समानांतर में है। परिपथ का तुल्य प्रतिरोध $R_{eq}$ है:
$\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_s} = \frac{1}{2} + \frac{1}{6} = \frac{3+1}{6} = \frac{4}{6} = \frac{2}{3} \ \Omega^{-1}$.
अतः,$R_{eq} = 1.5 \ \Omega$ या $\frac{3}{2} \ \Omega$.
बैटरी से ली गई कुल धारा $i$ ओम के नियम द्वारा दी जाती है:
$i = \frac{V}{R_{eq}} = \frac{3 \ V}{1.5 \ \Omega} = 2 \ A$.

(C) $3\,\Omega$ और $6\,\Omega$ के प्रतिरोध समांतर क्रम में जुड़े हैं। इसलिए,दोनों के सिरों पर विभवांतर समान होगा।
मान लीजिए समांतर संयोजन के सिरों पर विभवांतर $V_p$ है।
$V_p = I_1 R_1 = I_2 R_2$
$0.8 \times 3 = I_2 \times 6$
$I_2 = \frac{2.4}{6} = 0.4\,A$
$4\,\Omega$ के प्रतिरोध से प्रवाहित होने वाली कुल धारा $I$,समांतर शाखाओं से प्रवाहित धाराओं का योग है:
$I = I_1 + I_2 = 0.8\,A + 0.4\,A = 1.2\,A$
$4\,\Omega$ के प्रतिरोध पर विभवांतर $V = I \times R = 1.2\,A \times 4\,\Omega = 4.8\,V$ होगा।

(C) बिंदुओं $A$ और $D$ के बीच तुल्य प्रतिरोध ज्ञात करने के लिए,हम सर्किट की संरचना का विश्लेषण करते हैं। सर्किट एक सीढ़ीनुमा नेटवर्क है।
$1$. टर्मिनल $B$ और $C$ से जुड़े प्रतिरोधक $A$ और $D$ के बीच के पथ के संदर्भ में ओपन-सर्किट हैं।
$2$. विशेष रूप से,$B$ से जुड़ा $10 \ \Omega$ का प्रतिरोधक किसी के साथ श्रेणी में नहीं है,और $C$ से जुड़ा $10 \ \Omega$ का प्रतिरोधक भी किसी के साथ श्रेणी में नहीं है।
$3$. नेटवर्क को सरल बनाने पर: $A$ से $D$ तक के पथ में पहला $10 \ \Omega$ का प्रतिरोधक,और उसके बाद बीच वाले वर्टिकल $10 \ \Omega$ के प्रतिरोधक और शेष नेटवर्क का समानांतर संयोजन आता है।
$4$. श्रेणी और समानांतर संयोजन के नियमों का उपयोग करके गणना करने पर,$A$ और $D$ के बीच तुल्य प्रतिरोध $30 \ \Omega$ प्राप्त होता है।

(D) मान लीजिए कि नीचे के जंक्शन पर नोड्स $C$ और $D$ हैं। परिपथ में दो प्रतिरोध $R$ श्रेणीक्रम में हैं जो शेष तीन प्रतिरोधों के समानांतर संयोजन के साथ जुड़े हुए हैं।
विशेष रूप से,नीचे के दो प्रतिरोध $R$ श्रेणीक्रम में हैं,जिससे उनका योग $R + R = 2R$ प्राप्त होता है।
यह $2R$ बीच वाले प्रतिरोध $R$ के साथ समानांतर में है,जिससे तुल्य प्रतिरोध $R_p = \frac{(2R \cdot R)}{(2R + R)} = \frac{2R^2}{3R} = \frac{2}{3}R$ प्राप्त होता है।
बाहरी दो प्रतिरोधों $R$ को श्रेणीक्रम में जोड़ने पर,कुल तुल्य प्रतिरोध $R_{eq} = R + \frac{2}{3}R + R = \frac{8}{3}R$ होगा।
चूँकि $R = 3\,\Omega$ दिया गया है,इसलिए $R_{eq} = \frac{8}{3} \times 3 = 8\,\Omega$ होगा।
चूँकि $8\,\Omega$ विकल्पों में नहीं है,इसलिए सही विकल्प $D$ है।

(C) मान लीजिए कि बिंदु $A$ पर विभव $V_A$ है और बिंदु $B$ पर विभव $V_B$ है।
परिपथ का अवलोकन करने पर,$A$ को पहले $2R$ और दूसरे $2R$ प्रतिरोध के बीच के नोड से जोड़ने वाला तार उस नोड पर विभव को $V_A$ के बराबर बना देता है।
इसी प्रकार,$2R$ और $R$ प्रतिरोध के बीच के नोड को $B$ से जोड़ने वाला तार उस नोड पर विभव को $V_B$ के बराबर बना देता है।
प्रभावी रूप से,तीनों प्रतिरोध $(2R, 2R, R)$ बिंदु $A$ और $B$ के बीच समानांतर क्रम में जुड़े हुए हैं।
तुल्य प्रतिरोध $R_{eq}$ इस प्रकार दिया गया है:
$\frac{1}{R_{eq}} = \frac{1}{2R} + \frac{1}{2R} + \frac{1}{R}$
$\frac{1}{R_{eq}} = \frac{1+1+2}{2R} = \frac{4}{2R} = \frac{2}{R}$
अतः,$R_{eq} = \frac{R}{2}$.

(D) दिए गए परिपथ में,बैटरी दो शाखाओं के साथ समानांतर क्रम में जुड़ी हुई है। एक शाखा में $3\,\Omega$ का एक प्रतिरोध है,और दूसरी शाखा में श्रेणी क्रम में दो $3\,\Omega$ के प्रतिरोध हैं।
$1$. पहली शाखा का प्रतिरोध $R_1 = 3\,\Omega$ है।
$2$. दूसरी शाखा का प्रतिरोध $R_2 = 3\,\Omega + 3\,\Omega = 6\,\Omega$ है।
$3$. चूंकि ये दोनों शाखाएं समानांतर में हैं,इसलिए तुल्य प्रतिरोध $R_{eq}$ इस प्रकार होगा:
$\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{1}{3} + \frac{1}{6} = \frac{2+1}{6} = \frac{3}{6} = \frac{1}{2}$
$\Rightarrow R_{eq} = 2\,\Omega$.
$4$. ओम के नियम का उपयोग करते हुए,$2\,V$ की बैटरी द्वारा प्रदान की गई कुल धारा $I$ है:
$I = \frac{V}{R_{eq}} = \frac{2\,V}{2\,\Omega} = 1\,A$.

(C) $1$. परिपथ में बैटरी के साथ श्रेणीक्रम में $1 \ \Omega$ का आंतरिक प्रतिरोध है।
$2$. समानांतर क्रम में जुड़े दो $2 \ \Omega$ के प्रतिरोधों के संयोजन के साथ श्रेणीक्रम में $2 \ \Omega$ का प्रतिरोध है।
$3$. समानांतर क्रम में जुड़े दो $2 \ \Omega$ के प्रतिरोधों का तुल्य प्रतिरोध $R_p = \frac{2 \times 2}{2 + 2} = 1 \ \Omega$ होता है।
$4$. ऊपरी शाखा का कुल प्रतिरोध $R_{upper} = 1 \ \Omega \text{ (आंतरिक)} + 2 \ \Omega + 1 \ \Omega = 4 \ \Omega$ है।
$5$. वोल्टमीटर का प्रतिरोध अनंत माना जाता है, इसलिए यह परिपथ को प्रभावित नहीं करता है। $4 \ \Omega$ का प्रतिरोध शेष परिपथ के साथ श्रेणीक्रम में है।
$6$. परिपथ का कुल तुल्य प्रतिरोध $R_{eq} = 4 \ \Omega + 4 \ \Omega = 8 \ \Omega$ है।

(B) परिपथ आरेख से,हम देख सकते हैं कि प्रतिरोधक $R_2$ और $R_3$ समानांतर क्रम में जुड़े हुए हैं।
इस समानांतर संयोजन का तुल्य प्रतिरोध $(R_p)$ इस प्रकार है:
$\frac{1}{R_p} = \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{4} + \frac{1}{4} = \frac{2}{4} = \frac{1}{2}$
अतः,$R_p = 2 \,\Omega$।
अब,यह समानांतर संयोजन प्रतिरोधकों $R_1$ और $R_4$ के साथ श्रेणी क्रम में है।
बिंदुओं $A$ और $B$ के बीच कुल तुल्य प्रतिरोध $(R_{AB})$ है:
$R_{AB} = R_1 + R_p + R_4$
$R_{AB} = 2 + 2 + 2 = 6 \,\Omega$।

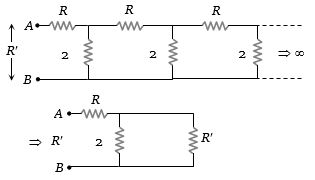

(C) माना टर्मिनल $A$ और $B$ के बीच तुल्य प्रतिरोध $R'$ है। चूंकि लैडर अनंत है,इसलिए एक खंड को जोड़ने या हटाने से कुल प्रतिरोध में कोई बदलाव नहीं होता है। अतः,परिपथ को $R$ प्रतिरोध और $2R$ तथा $R'$ के समानांतर संयोजन के श्रेणी संयोजन के रूप में दर्शाया जा सकता है।
$R' = R + \frac{2R \times R'}{2R + R'}$
$(2R + R')$ से गुणा करने पर:
$R'(2R + R') = R(2R + R') + 2R \times R'$
$2RR' + R'^2 = 2R^2 + RR' + 2RR'$
$R'^2 - RR' - 2R^2 = 0$
द्विघात समीकरण का गुणनखंड करने पर:
$(R' - 2R)(R' + R) = 0$
चूंकि प्रतिरोध ऋणात्मक नहीं हो सकता,इसलिए $R' = 2R$ प्राप्त होता है।

(B) दिया गया है: $e.m.f.$ $(E) = 10 \, V$,आंतरिक प्रतिरोध $(r) = 3 \, \Omega$,धारा $(i) = 0.5 \, A$ है।
पूर्ण परिपथ के लिए ओम के नियम के अनुसार,धारा का सूत्र है:
$i = \frac{E}{R + r}$
दिए गए मानों को प्रतिस्थापित करने पर:
$0.5 = \frac{10}{R + 3}$
$0.5(R + 3) = 10$
$0.5R + 1.5 = 10$
$0.5R = 10 - 1.5$
$0.5R = 8.5$
$R = \frac{8.5}{0.5} = 17 \, \Omega$.
अतः,प्रतिरोधक का प्रतिरोध $17 \, \Omega$ है।

(A) सबसे पहले, परिपथ का तुल्य प्रतिरोध ज्ञात करें। $3 \,\Omega$ और $6 \,\Omega$ के प्रतिरोधक समानांतर क्रम में हैं, इसलिए उनका तुल्य प्रतिरोध $R_p$ होगा:
$R_p = \frac{3 \times 6}{3 + 6} = \frac{18}{9} = 2 \,\Omega$
यह समानांतर संयोजन $4 \,\Omega$ के प्रतिरोधक के साथ श्रेणी क्रम में है। इसलिए, परिपथ का कुल तुल्य प्रतिरोध $R_{eq}$ होगा:
$R_{eq} = 4 \,\Omega + 2 \,\Omega = 6 \,\Omega$
$3 \,V$ की बैटरी से प्रवाहित होने वाली कुल धारा $i$ है:
$i = \frac{V_{total}}{R_{eq}} = \frac{3 \,V}{6 \,\Omega} = 0.5 \,A$
समानांतर संयोजन (जिसमें $3 \,\Omega$ का प्रतिरोधक भी शामिल है) के सिरों पर विभवांतर होगा:
$V_{parallel} = i \times R_p = 0.5 \,A \times 2 \,\Omega = 1 \,V$
चूंकि $3 \,\Omega$ और $6 \,\Omega$ के प्रतिरोधक समानांतर में जुड़े हुए हैं, इसलिए उन दोनों के सिरों पर विभवांतर समान होगा, जो कि $1 \,V$ है।

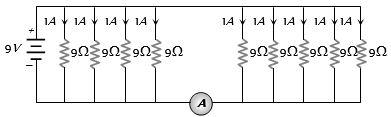

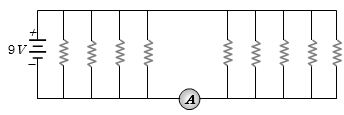

(A) परिपथ में $9\,V$ की बैटरी के साथ समानांतर क्रम में $9$ प्रतिरोध जुड़े हैं,जिनमें से प्रत्येक $9\,\Omega$ का है।
चूंकि प्रतिरोध समानांतर में हैं,इसलिए प्रत्येक प्रतिरोध पर विभवांतर $9\,V$ है।
प्रत्येक प्रतिरोध से प्रवाहित होने वाली धारा $I = \frac{V}{R} = \frac{9\,V}{9\,\Omega} = 1\,A$ है।
अमीटर के बाईं ओर $4$ प्रतिरोध और दाईं ओर $5$ प्रतिरोध हैं।
अमीटर को निचले तार में इस प्रकार रखा गया है कि यह दाईं ओर के $5$ प्रतिरोधों से प्रवाहित होने वाली धारा को मापता है।
अतः,अमीटर का पाठ्यांक इन $5$ प्रतिरोधों से प्रवाहित होने वाली धाराओं का योग है: $I_{ammeter} = 5 \times 1\,A = 5\,A$.

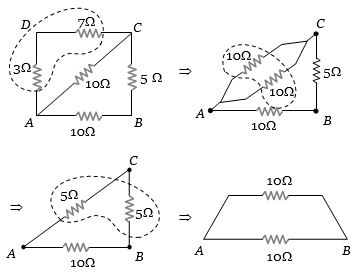

(B) $1$. प्रतिरोध इस प्रकार जुड़े हुए हैं: $AB = 10 \ \Omega$,$BC = 5 \ \Omega$,$CD = 7 \ \Omega$,$DA = 3 \ \Omega$,और विकर्ण $AC = 10 \ \Omega$ है।
$2$. $A$ और $B$ के बीच तुल्य प्रतिरोध की गणना करते समय,पथ $ADC$ श्रेणीक्रम में है। पथ $ADC$ का प्रतिरोध $R_{ADC} = R_{AD} + R_{DC} = 3 \ \Omega + 7 \ \Omega = 10 \ \Omega$ है।
$3$. यह पथ $ADC$ विकर्ण प्रतिरोध $AC = 10 \ \Omega$ के साथ समांतर क्रम में है। इस समांतर संयोजन का तुल्य प्रतिरोध $R_{AC}' = \frac{10 \times 10}{10 + 10} = 5 \ \Omega$ है।
$4$. अब,यह $R_{AC}'$ प्रतिरोध $BC = 5 \ \Omega$ के साथ श्रेणीक्रम में है। अतः,शाखा $ABC$ का प्रतिरोध $R_{ABC} = R_{AC}' + R_{BC} = 5 \ \Omega + 5 \ \Omega = 10 \ \Omega$ है।
$5$. अंत में,यह शाखा $ABC$ प्रतिरोध $AB = 10 \ \Omega$ के साथ समांतर क्रम में है। $A$ और $B$ के बीच तुल्य प्रतिरोध $R_{eq} = \frac{10 \times 10}{10 + 10} = 5 \ \Omega$ है।

(C) मान लीजिए कि नोड्स को लेबल किया गया है। परिपथ में पाँच $1\,\Omega$ के प्रतिरोधक हैं।
परिपथ का विश्लेषण करने पर,हम देखते हैं कि बीच के तीन प्रतिरोधक समानांतर क्रम में जुड़े हुए हैं।
मान लीजिए कि इन तीन समानांतर प्रतिरोधकों का तुल्य प्रतिरोध $R_p$ है।
चूंकि प्रत्येक $1\,\Omega$ है,इसलिए हमें $\frac{1}{R_p} = \frac{1}{1} + \frac{1}{1} + \frac{1}{1} = 3$ प्राप्त होता है,जिससे $R_p = \frac{1}{3}\,\Omega$ मिलता है।
यह समानांतर संयोजन सिरों पर लगे दो $1\,\Omega$ प्रतिरोधकों के साथ श्रेणी क्रम में है।
अतः,कुल तुल्य प्रतिरोध $R_{AB} = 1 + \frac{1}{3} + 1 = 2 + \frac{1}{3} = 2\frac{1}{3}\,\Omega$ है।

(C) यह परिपथ एक $3 \, \Omega$ के प्रतिरोध से बना है जो $10 \, \Omega$ के प्रतिरोध और $(3 + R) \, \Omega$ के प्रतिरोध के समानांतर संयोजन के साथ श्रेणीक्रम में जुड़ा है।
$P$ और $Q$ के बीच तुल्य प्रतिरोध $R_{eq}$ इस प्रकार है:
$R_{eq} = 3 + \frac{10 \times (3 + R)}{10 + (3 + R)}$
दिया गया है कि $R_{eq} = R$, इसलिए:
$R = 3 + \frac{10(3 + R)}{13 + R}$
$R - 3 = \frac{30 + 10R}{13 + R}$
$(R - 3)(13 + R) = 30 + 10R$
$13R + R^2 - 39 - 3R = 30 + 10R$
$R^2 + 10R - 39 = 30 + 10R$
$R^2 = 69$
$R = \sqrt{69} \, \Omega$.

(A) $9 \, \Omega$ प्रतिरोध वाले तार को $3$ बराबर भागों में काटने पर,प्रत्येक भाग का प्रतिरोध $3 \, \Omega$ होता है। इन्हें एक समबाहु त्रिभुज $ABC$ बनाने के लिए जोड़ा जाता है,जहाँ $R_{AB} = 3 \, \Omega$,$R_{AC} = 3 \, \Omega$,और $R_{BC} = 3 \, \Omega$ है।
जब $2 \, V$ की सेल को $B$ और $C$ के बीच जोड़ा जाता है,तो शाखा $BC$ ($3 \, \Omega$ प्रतिरोध) शाखाओं $AB$ और $AC$ के श्रेणी संयोजन (कुल प्रतिरोध $3 + 3 = 6 \, \Omega$) के साथ समानांतर क्रम में होती है।
परिपथ का तुल्य प्रतिरोध $R_{eq}$ इस प्रकार है: $\frac{1}{R_{eq}} = \frac{1}{3} + \frac{1}{6} = \frac{2+1}{6} = \frac{3}{6} = \frac{1}{2}$,अतः $R_{eq} = 2 \, \Omega$ है।
सेल से प्रवाहित कुल धारा $I = \frac{V}{R_{eq}} = \frac{2}{2} = 1 \, A$ है।
धारा विभाजक नियम का उपयोग करते हुए,शाखा $AB$ से प्रवाहित धारा $i_1 = I \times \left( \frac{3}{3 + 6} \right) = 1 \times \frac{3}{9} = \frac{1}{3} \, A$ प्राप्त होती है।
$AB$ के सिरों पर विभवांतर $V_{AB} = i_1 \times R_{AB} = \frac{1}{3} \times 3 = 1 \, V$ है।

(C) इस परिपथ में $48 \, V$ का वोल्टेज स्रोत $100 \, \Omega$,$80 \, \Omega$ और $20 \, \Omega$ के प्रतिरोधों के साथ श्रेणीक्रम में जुड़ा है।
सबसे पहले,परिपथ का कुल प्रतिरोध ज्ञात करें: $R_{total} = 100 \, \Omega + 80 \, \Omega + 20 \, \Omega = 200 \, \Omega$.
इसके बाद,ओम के नियम का उपयोग करके परिपथ में बहने वाली कुल धारा $i$ ज्ञात करें: $i = \frac{V}{R_{total}} = \frac{48 \, V}{200 \, \Omega} = 0.24 \, A$.
$PQ$ के बीच विभवांतर $20 \, \Omega$ के प्रतिरोध पर होने वाला वोल्टेज ड्रॉप है।
इस प्रतिरोध के लिए ओम के नियम का उपयोग करने पर: $V_{PQ} = i \times R_{PQ} = 0.24 \, A \times 20 \, \Omega = 4.8 \, V$.

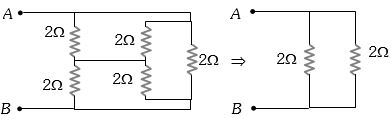

(A) $1$. परिपथ आरेख का अवलोकन करें। दाईं ओर के दो $2\,\Omega$ प्रतिरोधक समानांतर क्रम में हैं,जिससे तुल्य प्रतिरोध $R_1 = \frac{2 \times 2}{2 + 2} = 1\,\Omega$ प्राप्त होता है।
$2$. यह $1\,\Omega$ प्रतिरोधक बीच वाले $2\,\Omega$ प्रतिरोधक के साथ श्रेणी क्रम में है,लेकिन समरूपता और विभव वितरण के कारण,परिपथ $AB$ के बीच समानांतर में जुड़े दो $2\,\Omega$ प्रतिरोधकों में सरल हो जाता है।
$3$. सरलीकरण आरेख में दिखाए अनुसार,$AB$ के बीच तुल्य प्रतिरोध $R_{eq} = \frac{2 \times 2}{2 + 2} = 1\,\Omega$ है।

(C) मान लीजिए कि नोड्स को लेबल किया गया है। परिपथ में पाँच प्रतिरोधक हैं,जिनमें से प्रत्येक $10 \ \Omega$ का है।
परिपथ का विश्लेषण करने पर,हम देख सकते हैं कि यह एक ब्रिज परिपथ है। मान लीजिए नोड्स $x$,$A$,$B$ और $y$ हैं।
ऊपरी $10 \ \Omega$ का प्रतिरोधक $x$ और $A$ के बीच है।
निचला पहला $10 \ \Omega$ का प्रतिरोधक $x$ और $A$ के बीच है।
ये दोनों समानांतर क्रम में हैं,इसलिए उनका तुल्य प्रतिरोध $R_1 = \frac{10 \times 10}{10 + 10} = 5 \ \Omega$ है।
मध्य का $10 \ \Omega$ का प्रतिरोधक $A$ और $B$ के बीच है।
अंतिम दो $10 \ \Omega$ के प्रतिरोधक $B$ और $y$ के बीच समानांतर क्रम में हैं,इसलिए उनका तुल्य प्रतिरोध $R_2 = \frac{10 \times 10}{10 + 10} = 5 \ \Omega$ है।
अब,परिपथ तीन श्रेणीबद्ध प्रतिरोधों में सरल हो जाता है: $R_1$,मध्य का $10 \ \Omega$ प्रतिरोधक और $R_2$।
कुल तुल्य प्रतिरोध $R_{eq} = 5 \ \Omega + 10 \ \Omega + 5 \ \Omega = 20 \ \Omega$ है।

(B) दिए गए परिपथ में,नोड्स को चिह्नित करते हैं। कनेक्शन का विश्लेषण करने पर,हम देखते हैं कि $R$ प्रतिरोध वाले तीनों प्रतिरोधक बिंदुओं $P$ और $Q$ के बीच समानांतर क्रम में जुड़े हुए हैं।
चूंकि तीनों प्रतिरोधक समानांतर में हैं,इसलिए तुल्य प्रतिरोध $R_{eq}$ का मान इस सूत्र द्वारा प्राप्त होता है:
$\frac{1}{R_{eq}} = \frac{1}{R} + \frac{1}{R} + \frac{1}{R} = \frac{3}{R}$
अतः,$R_{eq} = \frac{R}{3}$.

(C) परिपथ आरेख से हम देख सकते हैं कि दो $3\,\Omega$ के प्रतिरोधक श्रेणीक्रम में हैं,और यह संयोजन तीसरे $3\,\Omega$ के प्रतिरोधक के साथ समांतर क्रम में है।
सबसे पहले,श्रेणीक्रम में जुड़े दो प्रतिरोधकों का तुल्य प्रतिरोध ज्ञात करें: $R_s = 3\,\Omega + 3\,\Omega = 6\,\Omega$.
अब,यह $6\,\Omega$ का प्रतिरोधक शेष $3\,\Omega$ के प्रतिरोधक के साथ समांतर क्रम में है।
परिपथ का तुल्य प्रतिरोध $R_{eq}$ इस प्रकार होगा: $\frac{1}{R_{eq}} = \frac{1}{6} + \frac{1}{3} = \frac{1+2}{6} = \frac{3}{6} = \frac{1}{2}$.
अतः,$R_{eq} = 2\,\Omega$.
ओम के नियम का उपयोग करते हुए,परिपथ में कुल धारा $I = \frac{V}{R_{eq}} = \frac{3\,V}{2\,\Omega} = 1.5\,A$ होगी।

(D) मान लीजिए कि बैटरी के ऋणात्मक टर्मिनल का विभव $0 \ V$ है। तो धनात्मक टर्मिनल का विभव $10 \ V$ होगा।
मान लीजिए बिंदु $B$ पर विभव $V_B$ है और बिंदु $A$ पर विभव $V_A$ है।
ऊपरी शाखा के लिए,$8 \ \Omega$ और $6 \ \Omega$ के प्रतिरोधक श्रेणीक्रम में हैं। वोल्टेज विभाजक नियम के अनुसार बिंदु $B$ पर विभव: $V_B = 10 \times \frac{6}{8+6} = 10 \times \frac{6}{14} = \frac{60}{14} = \frac{30}{7} \ V$.
निचली शाखा के लिए,$4 \ \Omega$ और $3 \ \Omega$ के प्रतिरोधक श्रेणीक्रम में हैं। वोल्टेज विभाजक नियम के अनुसार बिंदु $A$ पर विभव: $V_A = 10 \times \frac{3}{4+3} = 10 \times \frac{3}{7} = \frac{30}{7} \ V$.
बिंदु $A$ और $B$ के बीच विभवांतर $|V_A - V_B| = |\frac{30}{7} - \frac{30}{7}| = 0 \ V$ है।
